Throttle Position Sensor: Testing and Inspection

THROTTLE POSITION SENSOR CHECK

Required Special Tool:

-

MB991348: Test Harness Set.

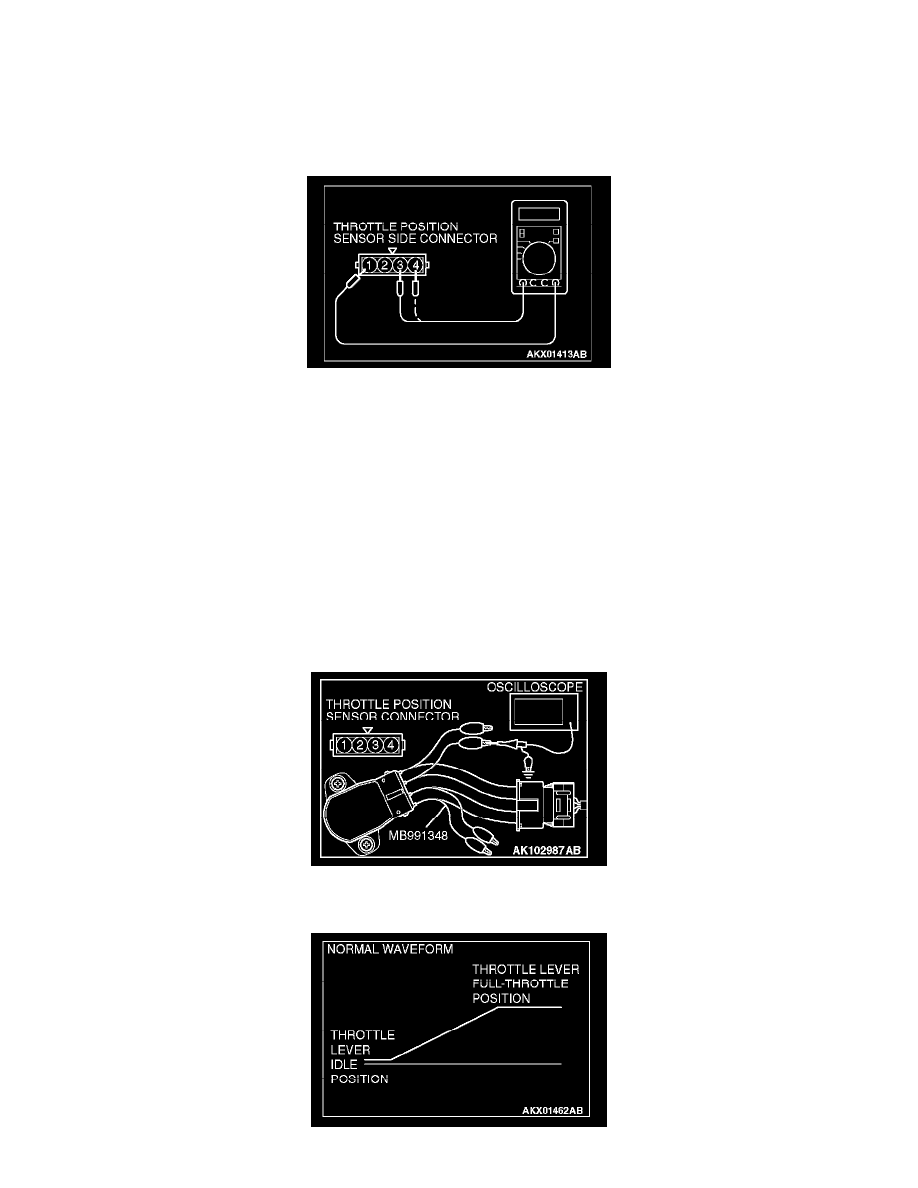

Checking the Terminal Resistance

1. Disconnect the throttle position sensor connector.
2. Measure the resistance between throttle position sensor side connector terminals 1 and 4.

Standard value: 3.5 - 6.5 kohms

3. Measure the resistance between throttle position sensor side connector terminals 1 and terminal 3.

Normal condition:
Throttle valve slowly open  until fully open from the idle position
Changes smoothly in  proportion to the opening  angle of the throttle valve

4. If the resistance is outside the standard value, or if it doesn't change smoothly, replace the throttle position sensor.

NOTE:  After replacement, the throttle position sensor should be adjusted.

Check using oscilloscope

1. Disconnect the throttle position sensor connector and connect the test harness special tool (MB991348) in between. (All terminals should be

connected.)

2. Connect the oscilloscope probe to the throttle position sensor side connector terminal 3.
3. Turn the ignition switch to the "ON" position.
