Piston Ring: Service and Repair
Piston Ring - Removal and Installation

REMOVAL

1. Remove piston and connecting rod.

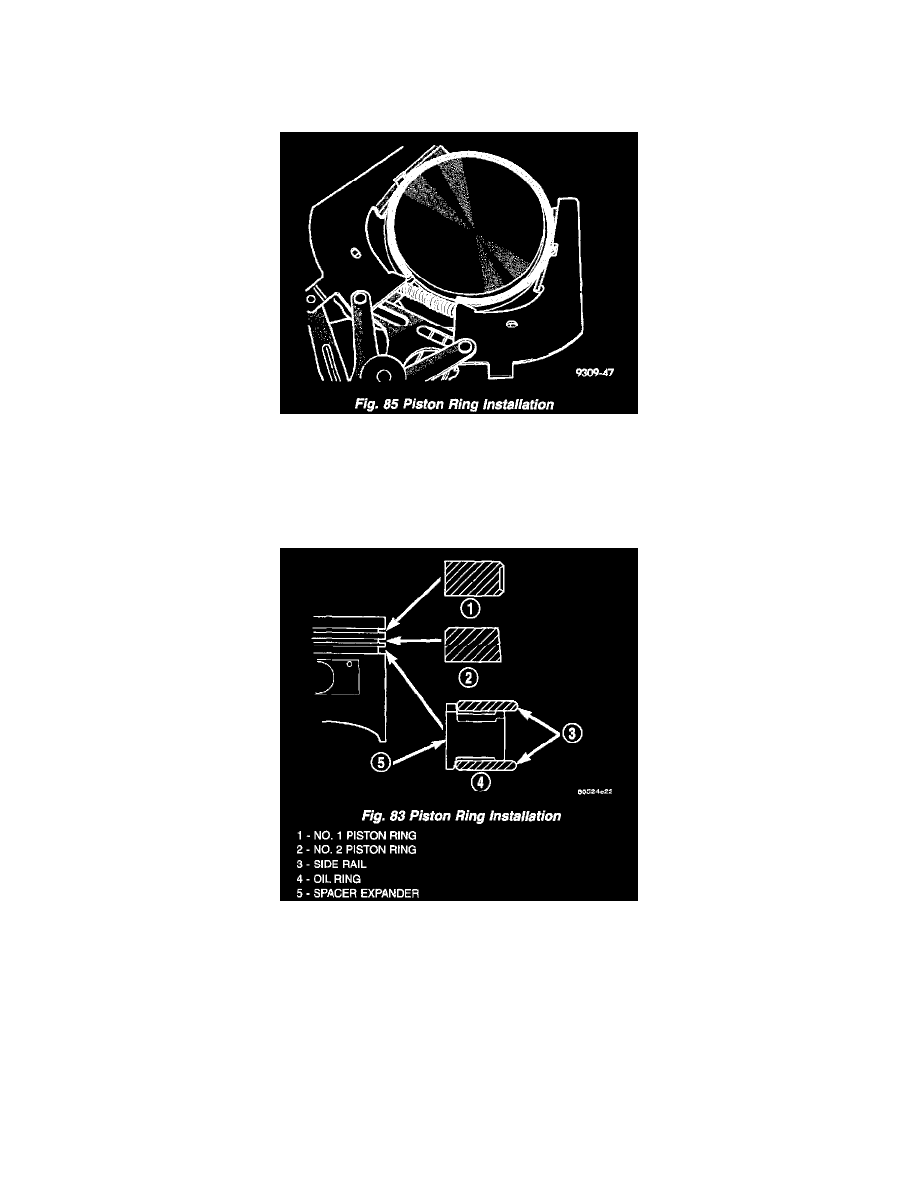

2. Remove No. 1 and No.2 piston rings from piston using a ring expander tool (Fig. 85).
3. Remove upper oil ring side rail (Fig. 74).
4. Remove lower oil ring side rail (Fig. 74).
5. Remove oil ring expander (Fig. 74).

INSTALLATION

1. Install rings with manufacturers I.D. mark (if present) facing up, to the top of the piston (Fig. 83).

CAUTION:  Install piston rings in the following order:
-

Oil ring expander.

-

Upper oil ring side rail.

-

Lower oil ring side rail.

-

No. 2 Intermediate piston ring.

-

No. 1 Upper piston ring.
