Evaporative Emission Control Canister: Service and Repair
Rear EVAP Canister Replacement

REMOVAL

1. Raise and support the vehicle.

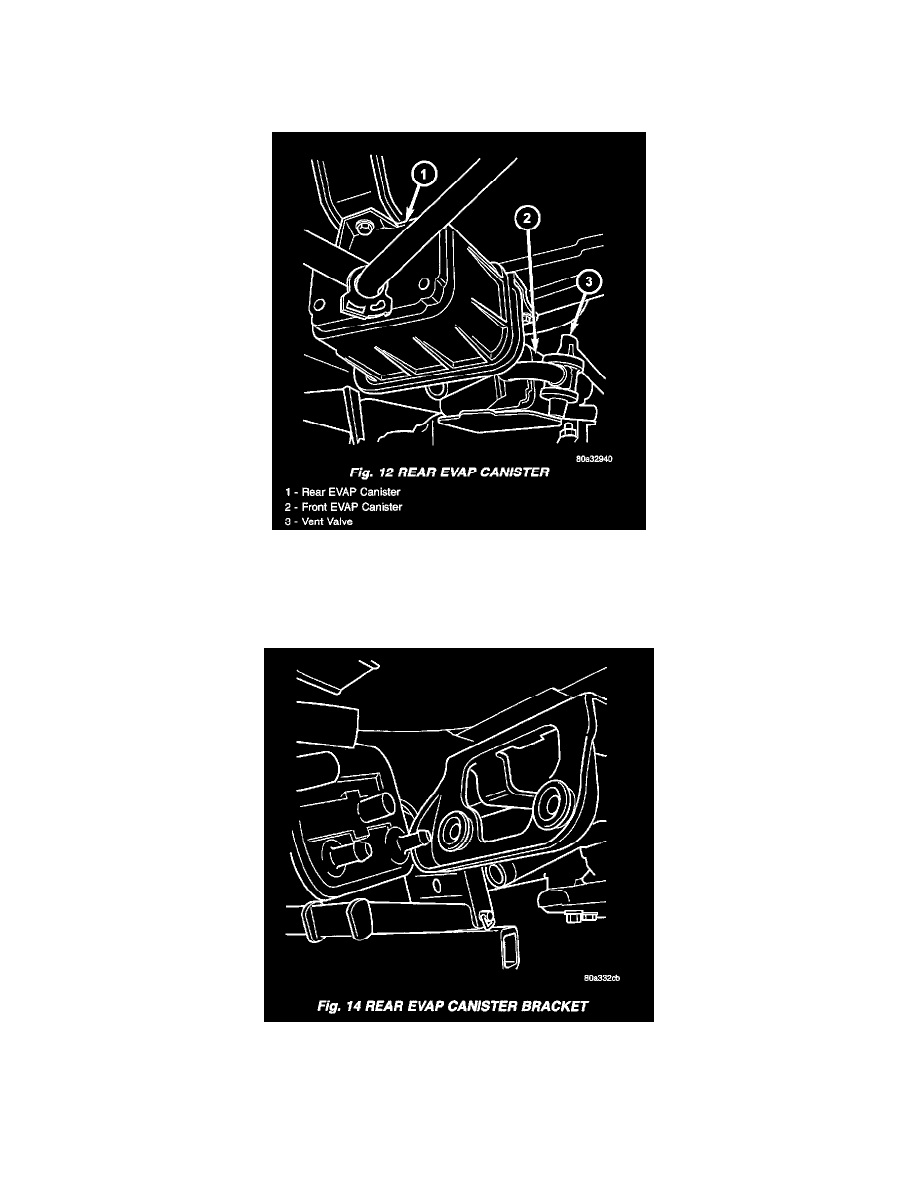

Fig. 12 Rear EVAP Canister

2. Remove 3 hoses.
3. Remove the bolt.
4. Pull rearward to remove canister.

Fig. 14 Rear EVAP Canister Bracket

INSTALLATION

1. Install canister arrow heads into the rubber gromments.
2. Install bolt and tighten.
3. Install hoses.
