4. Coat all seals with automatic transmission fluid then, assemble new O-ring onto bulkhead followed by new oil seal using tool No. C-4669.
5. Lubricate and install seal protector tool No. C-4670 over rack threads, slide bulkhead assembly and end lock ring over seal protector, O-ring end

first and insert in rack tube, using caution not to rip or distort the O-ring.

6. Using tool No. C-4675, seat bulkhead in the rack tube. Install retaining wire by rotating bulkhead assembly counterclockwise. Remove protective

tool.

7. Install pinion shaft lower seal using tool No. C-4664. Then using a suitable socket, press in on race of bearing, using caution not to cock bearing.
8. Install seal rings on valve body, if removed.
9. Center rack in housing, then install pinion shaft and valve assembly so that flat on stub shaft will be aligned with mark on housing when assembly

is fully seated.

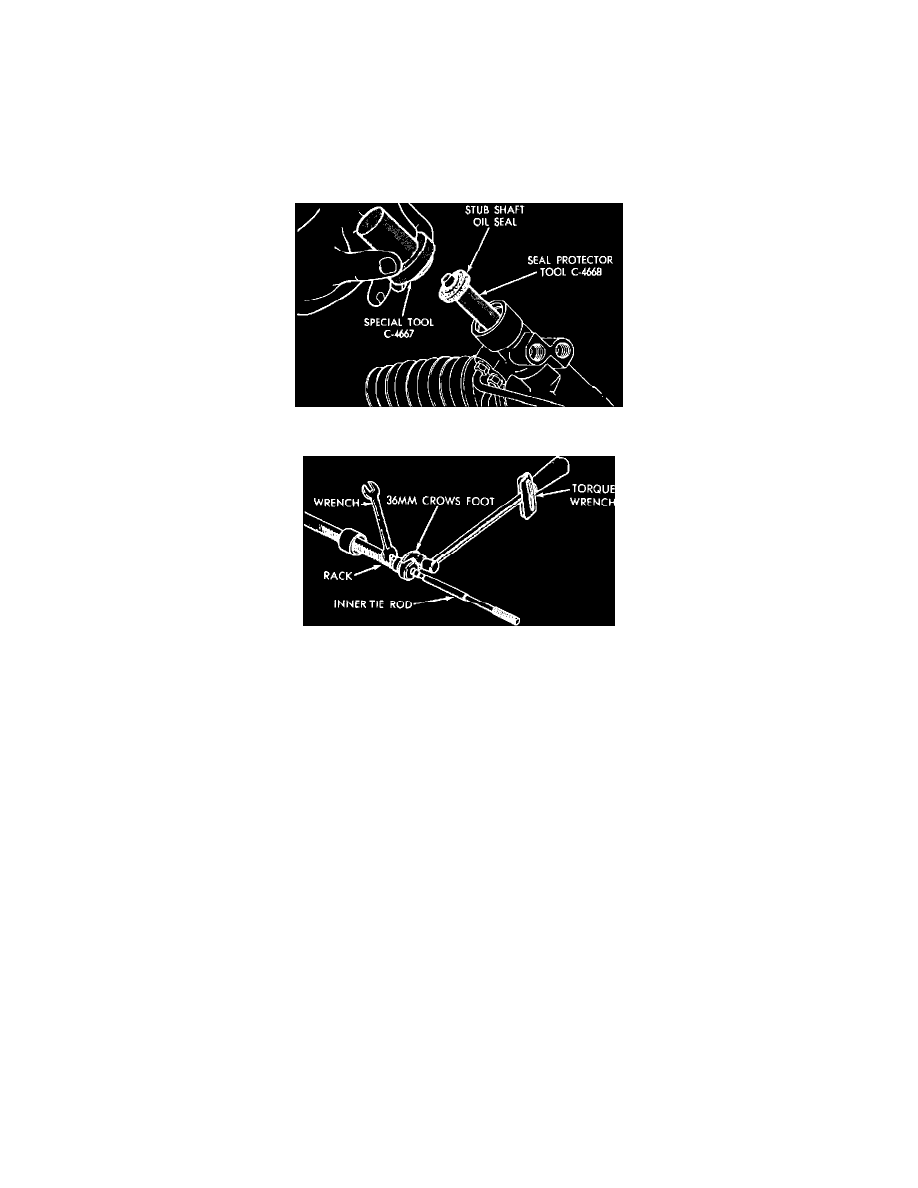

Fig. 13 Stub shaft seal installation

Fig. 14 Torquing inner tie rod pivot

10. Install stub shaft bearing then, position seal protector tool No. C-4668 slide shaft seal over protector into valve housing. Seat seal with tool No.

C-4667 and install retaining snap ring.

11. Install rack bearing, spring and adjuster plug. Turn adjuster plug until it bottoms, then back plug off 40 to 60 degrees. Install locknut and torque to

50 ft. lbs. while holding adjuster plug in position.

12. Install tie rod assembly on rack. While holding rack in position with a wrench torque inner tie rod pivot housing to 60 ft. lbs.. If rack is not held in

position while tightening tie rod housing, damage to the pinion teeth will result.

13. Install roll pin.
14. Lubricate inner surfaces of bellows with silicone or other suitable lubricant. Align bellows marks made previously with breather tube and install

bellows with boot seal over housing lip with hole in boot aligned with breather tube. Secure inner clamp.

15. Position bellows outer clamp and jam nut on tie rod. Install tie rod end in the position as removed. Torque jam nut to 50 ft. lbs., then install outer

bellows clamp. Ensure bellows is not twisted.
