Wiper Switch: Testing and Inspection
Standard

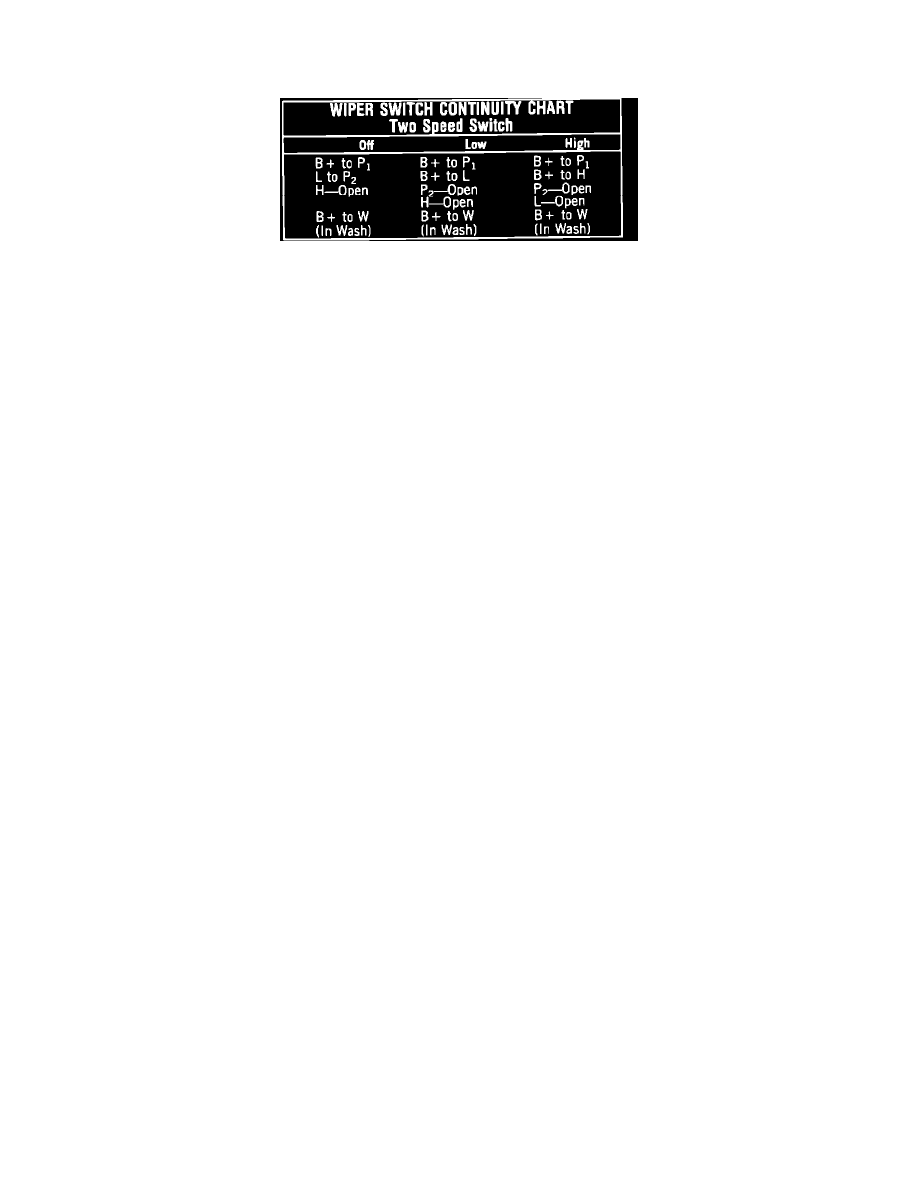

Wiper Switch Continuity Chart

1.

Disconnect switch wires from body wiring at connector.

2.

With a continuity tester or ohmmeter, check for continuity between switch terminals as shown on image chart.  Refer to WIRING SCHEMATIC
in this section for terminal identification.

3.

For testing purposes, the first (clockwise) switch position is "OFF."  The next detent position is "Low" and the last (counter clockwise) is "High."

4.

In any wiper mode, pushing the knob all the way in will complete the washer circuit.
