Timing Belt: Adjustments (page 2 of 4)

Timing Belt: Service and Repair

1.

Disconnect the battery ground cable, then raise and support the vehicle with jackstands.

2.

Remove the right-hand inner splash shield.

3.

Loosen the crankshaft pulley and water pump pulley retaining bolts.

4.

Remove the accessory drive belts, then the crankshaft and water pump pulleys.

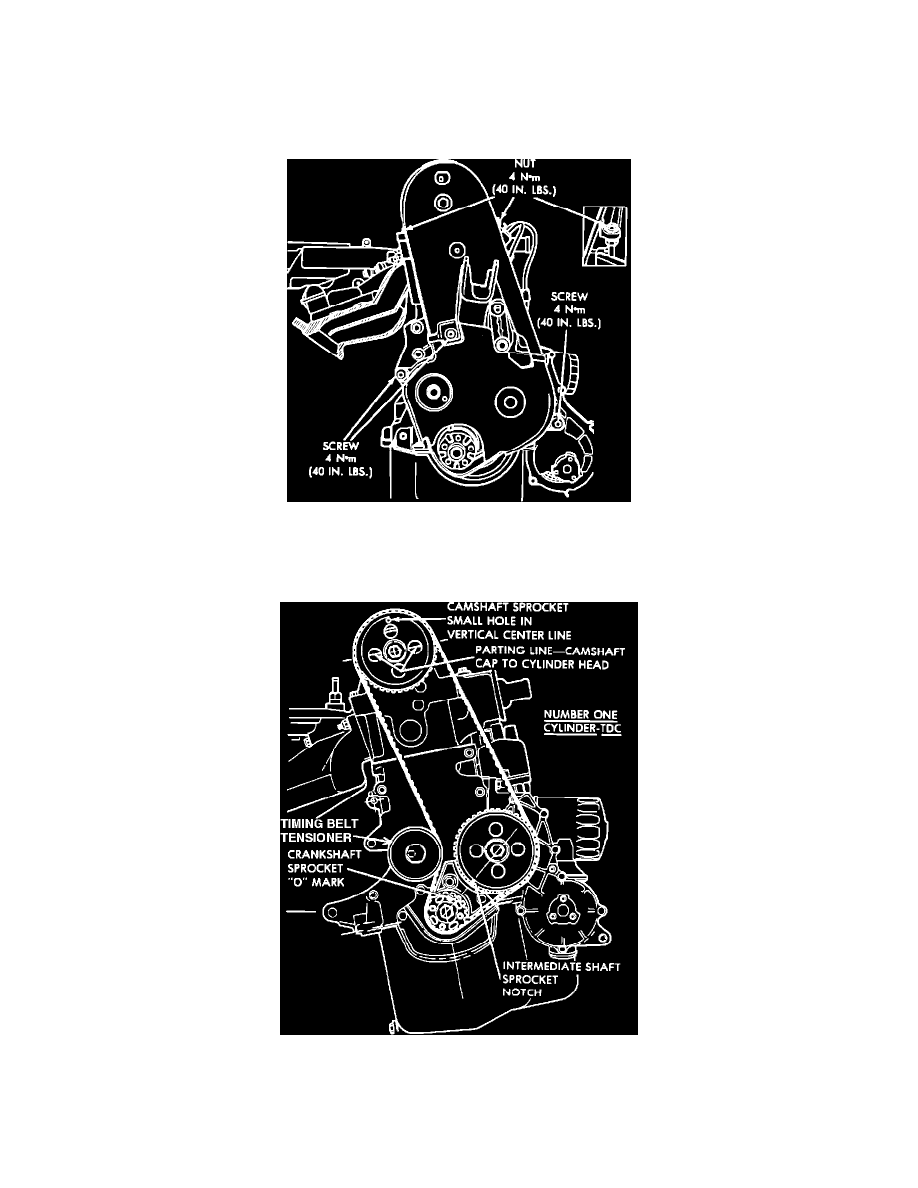

Fig. 13 Timing belt cover removal.

5.

Remove the nuts securing the timing belt cover to the cylinder head and the cylinder block, then the timing belt cover halves.

6.

Support the engine with a suitable jack, then remove the right-hand engine mount bolt and raise the engine slightly.

Cam Belt Routing

7.

Loosen the timing belt tensioner, then remove the timing belt.

TIMING BELT INSTALLATION
