Timing Belt: Specifications (page 3 of 6)

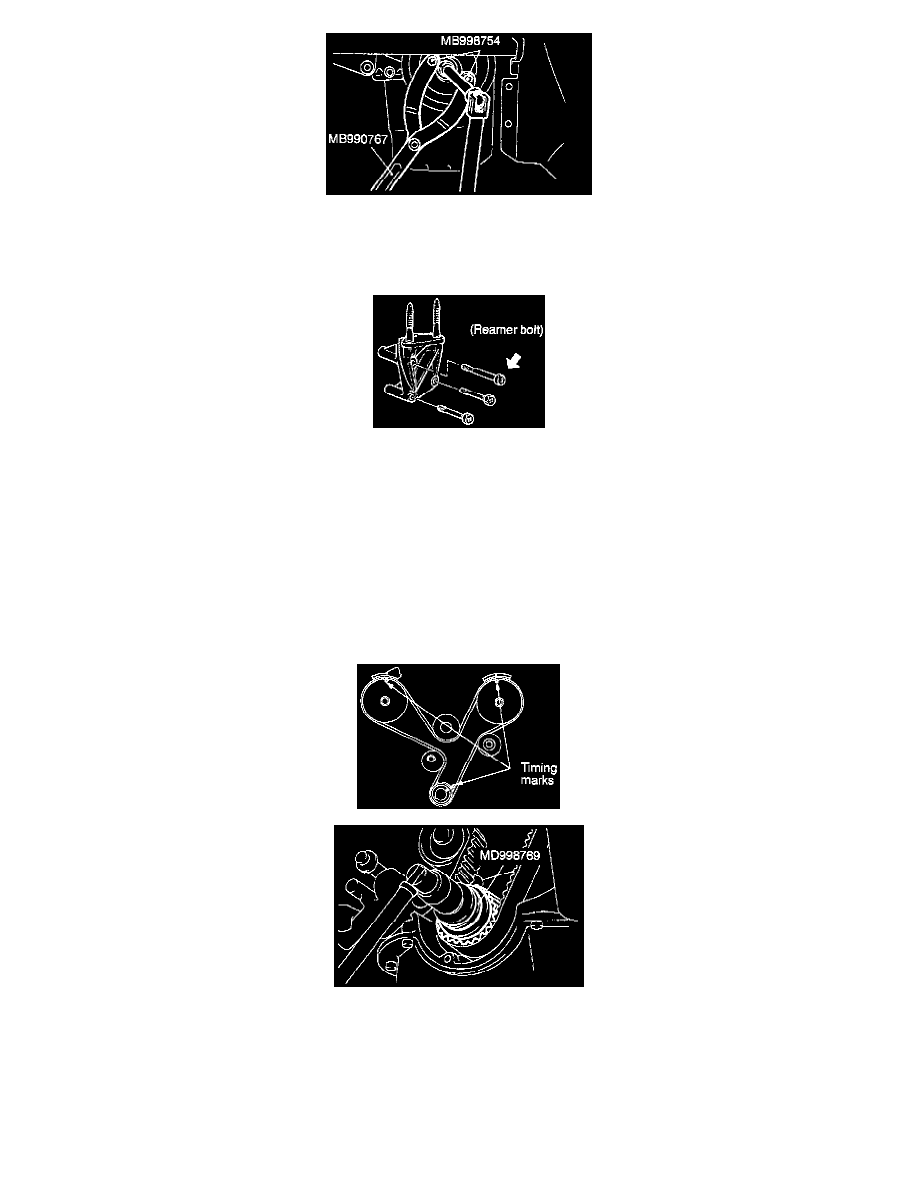

Crankshaft Pulley Removal
Use the special tools to remove the crankshaft pulley from the crankshaft

Caution Use only the specified special tools, or the pulley damper could be damaged.

Engine Support Bracket Removal
Spraying lubricant, slowly remove the bolt (reamer bolt) indicated by the arrow.

Caution Keep in mind that the reamer bolt is sometimes heat seized on the engine support bracket.

Power Steering Oil Pump And Bracket Assembly Removal
Do not disconnect hoses to remove the power steering oil pump and bracket assembly

NOTE Use wire or similar material to suspend the removed oil pump. Check that nothing around it will be damaged during removal/ installation
of the timing belt.

Timing Belt Removal

(1) Use the special tool MD998769 to align the timing marks.
(2) Chalk an arrow indicating the direction of rotation on the back of the timing belt for further reuse.
(3) Loosen the center bolt on the tensioner pulley to remove the timing belt

Caution
Water or oil on the belt shorten its life drastically, so the removed timing belt, sprocket and tensioner must be free from oil and water. These parts
should not be washed. Replace parts if seriously contaminated.
If there is oil or water on each part, check the front case oil seals, camshaft oil seal and water pump for leaks.
