Timing Belt: Specifications (page 6 of 6)

Engine Support Bracket Installation

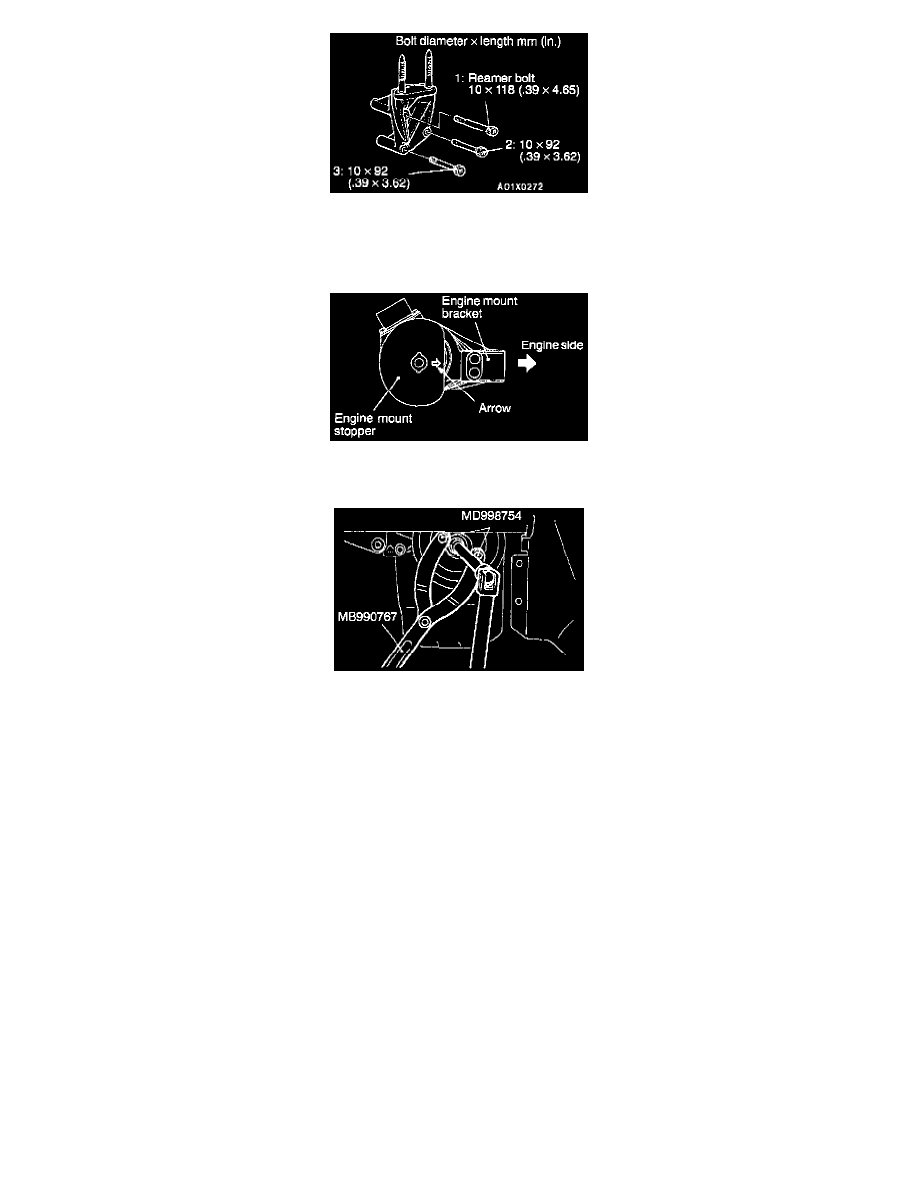

Since the engine support bracket mounting bolts differ in size depending on their locations, install them in the numbered sequence shown in the figure.

Caution When installing the reamer bolt, tighten it slowly while spraying lubricant on the reamer area.

Engine Mount Bracket Installation
Attach the engine mount bracket so that the arrow mark on the engine mount stopper is in the direction as shown in the illustration.

Crankshaft Pulley Installation

Caution Use only the specified special tools, or the pulley damper could be damaged.

INSPECTION

Auto Tensioner
-

Check the auto tensioner for leaks.

-

Check the push rod for cracks.
