Check Valve: Service and Repair
Removal

REMOVAL

1. Disconnect and isolate the battery negative cable.

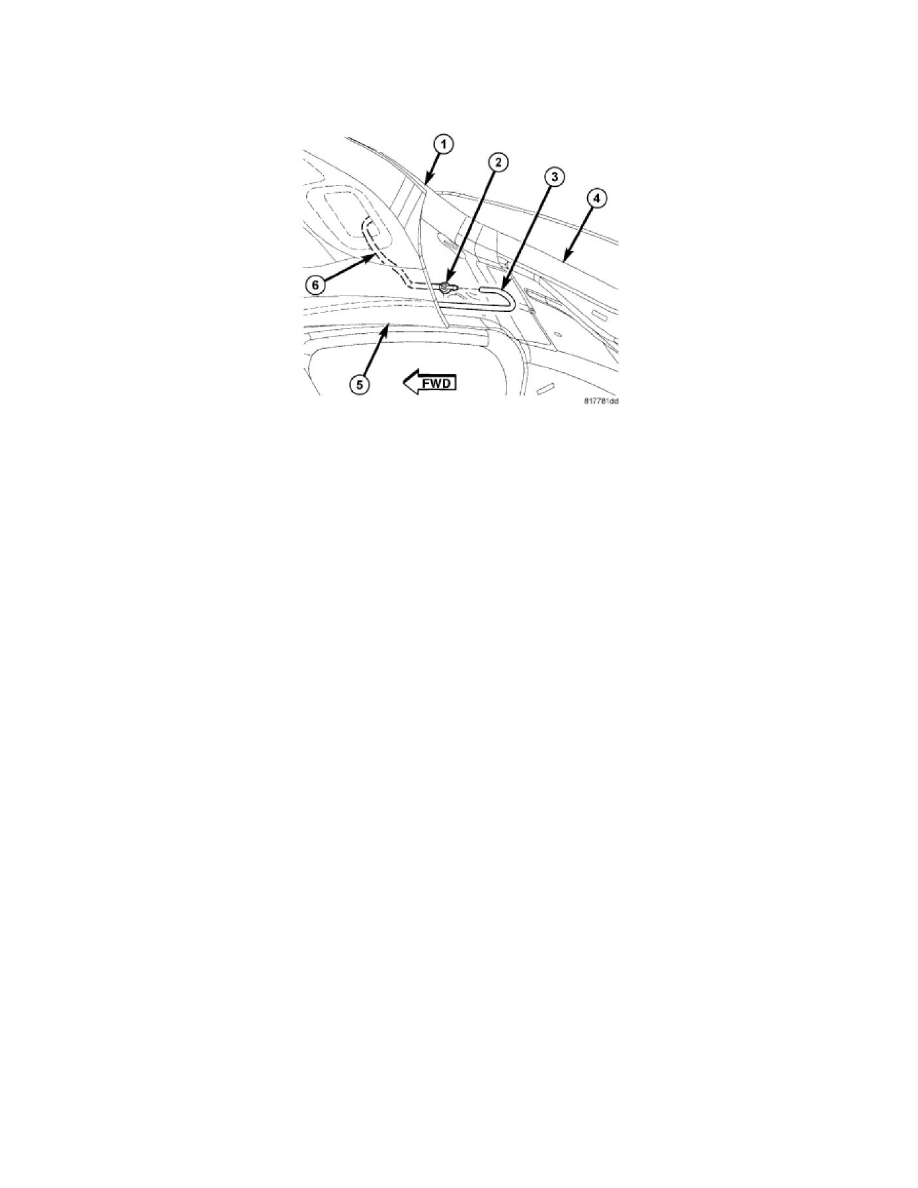

2. Partially remove the quarter trim from the right upper D-pillar (4). See: Body and Frame/Interior Moulding / Trim/Trim Panel/Service and

Repair/Quarter Panel Trim/Quarter Trim Panel - Removal.

3. Pull the headliner (5) away from the upper liftgate opening header (1) far enough to access and disconnect the liftgate washer supply hose (6) and

the headliner washer supply hose (3) from the barbed nipple on each side of the check valve (2).

4. Remove the check valve.
