Dodge Caliber L4-20L VIN B Workshop Service & Auto Repair Manuals

Power Distribution Relay: Service and Repair
Removal

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove cover from Totally Integrated Power module (TIPM).

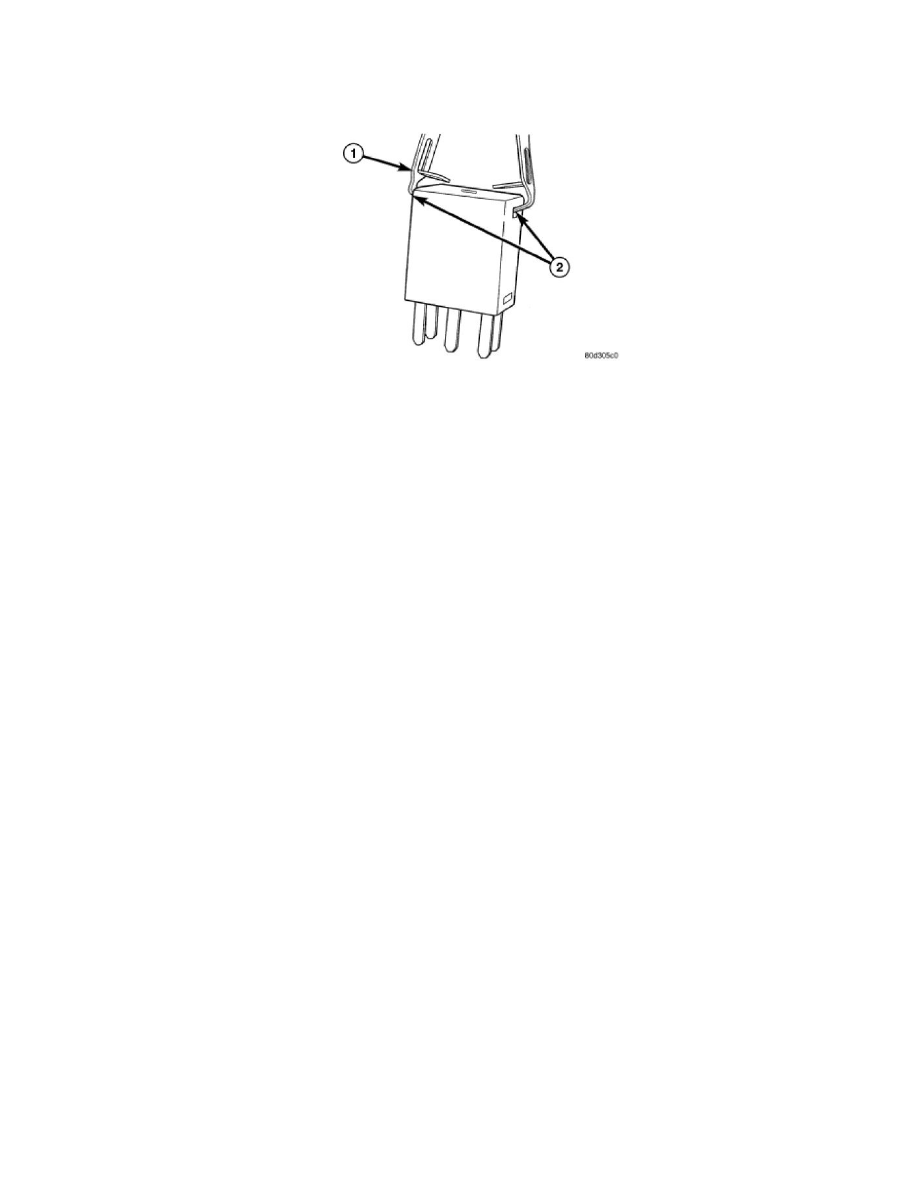

3. Using special tool C-4817 (1), grip the relay (2) by the sides and pull upward with an even effort.
