Speaker: Service and Repair
D-Pillar Speaker Replacement

REMOVAL

Passenger Side
1. Disconnect and isolate the battery negative cable.
2. Remove rear header trim.
3. Remove liftgate scuff plate.
4. Remove upper seat belt bolt. (Refer to RESTRAINTS/SEAT BELT OUT- BOARD FRONT - REMOVAL).
5. Partially remove quarter trim panel to access the D-pillar speaker.

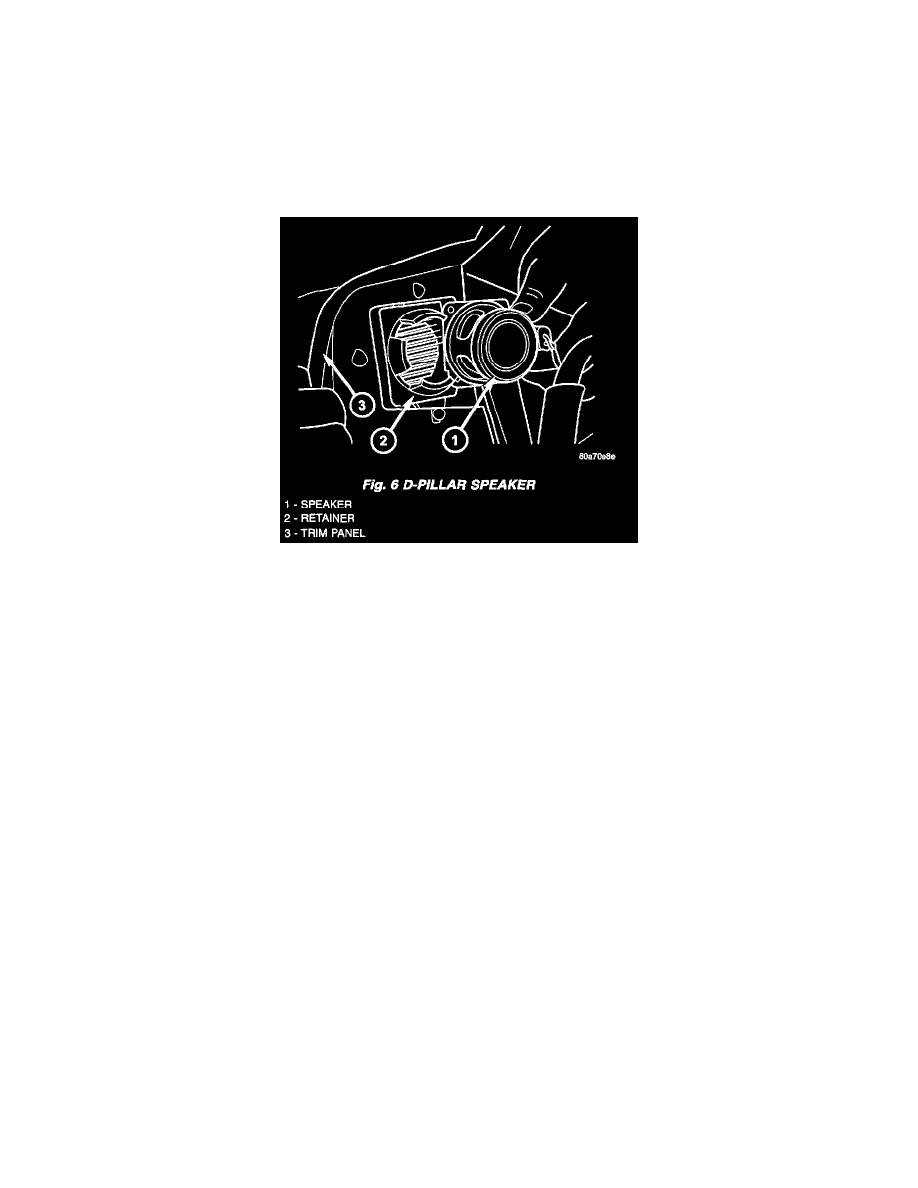

Fig.6 D-Pillar Speaker

6. Slide the speaker from the retainer.
7. Disconnect the wire harness connector from the speaker.

Driver Side
1. Disconnect and isolate the negative battery cable.
2. Remove jack cover.
3. Remove liftgate scuff plate.
4. Partially remove quarter trim panel to access the D-pillar speaker.
5. Slide the speaker from the retainer.
6. Disconnect the wire harness connector from the speaker.

INSTALLATION

Passenger Side
1. Connect the wire harness connector to the speaker.
2. Slide the speaker into the retainer.
3. Install quarter panel trim.
4. Install upper seat belt bolt. (Refer to RESTRAINTS/SEAT BELT OUTBOARD FRONT - INSTALLATION).
5. Install liftgate scuff plate.
6. Install rear header trim.
7. Connect battery negative cable.

Driver Side
1. Connect the wire harness to the speaker.
2. Slide the speaker into the retainer.
3. Install quarter panel trim.
4. Install liftgate scuff plate.
5. Install jack cover.
6. Connect battery negative cable.
