Wiper Motor: Service and Repair
Front Wiper Motor Replacement

REMOVAL

1. Remove wiper unit from vehicle (Refer to WIPER MODULE - REMOVAL).
2. Remove wiper linkage and motor mount plate from wiper unit.

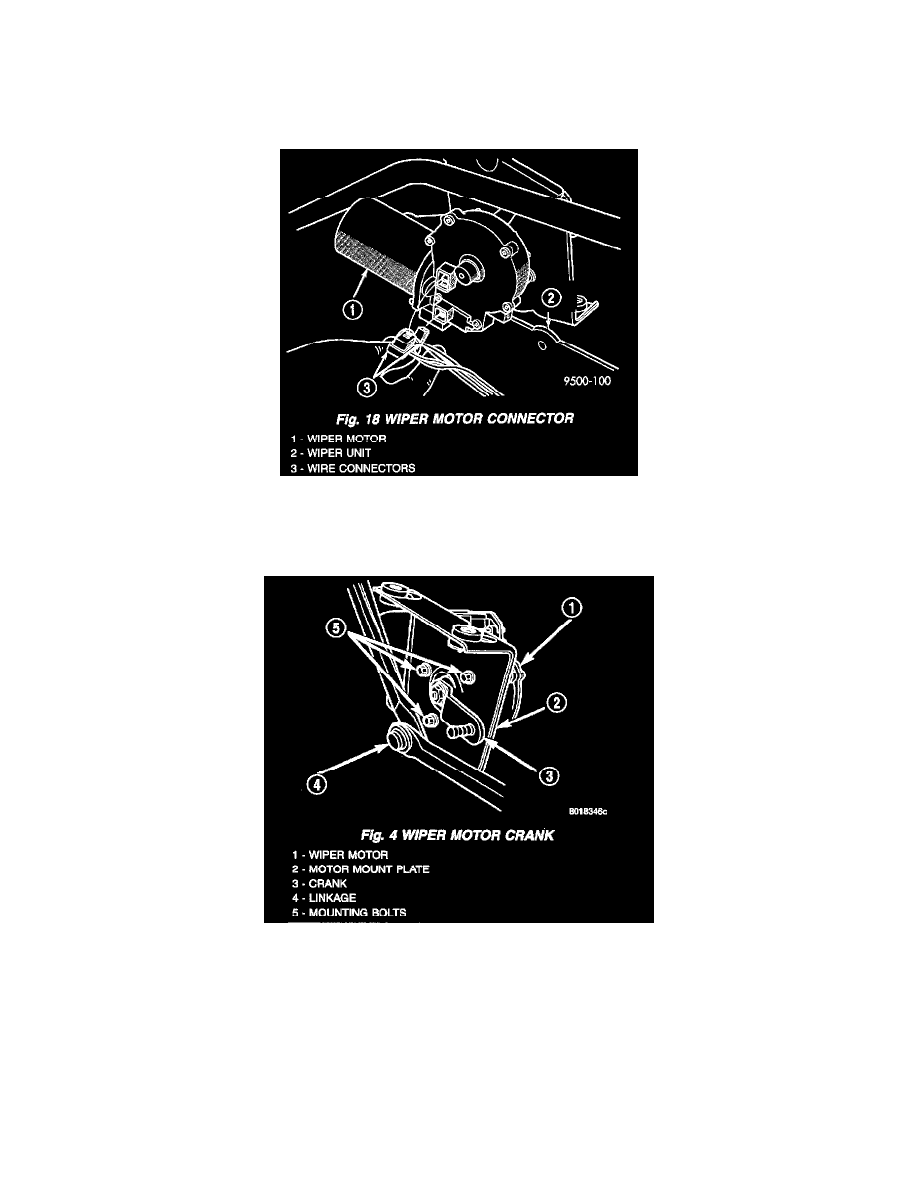

Fig.18 Wiper Motor Connector

3. Disconnect wire connectors from back of wiper motor.
4. Remove wiper linkage from motor crank. Do NOT remove crank from motor.

Fig.4 Wiper Motor Crank
