Camshaft Gear/Sprocket: Service and Repair
Camshaft Sprockets - Removal

CAMSHAFT SPROCKETS

CAUTION: The 3.5L engine is NOT a free-wheeling design. Therefore, care should be taken not to rotate the camshafts or crankshaft with the

timing belt removed.

NOTE: The camshaft timing gears are keyed to the camshaft.

1. Remove timing belt See: Timing Belt/Service and Repair/Removal and Replacement/Timing Belt & Sprockets - Removal.

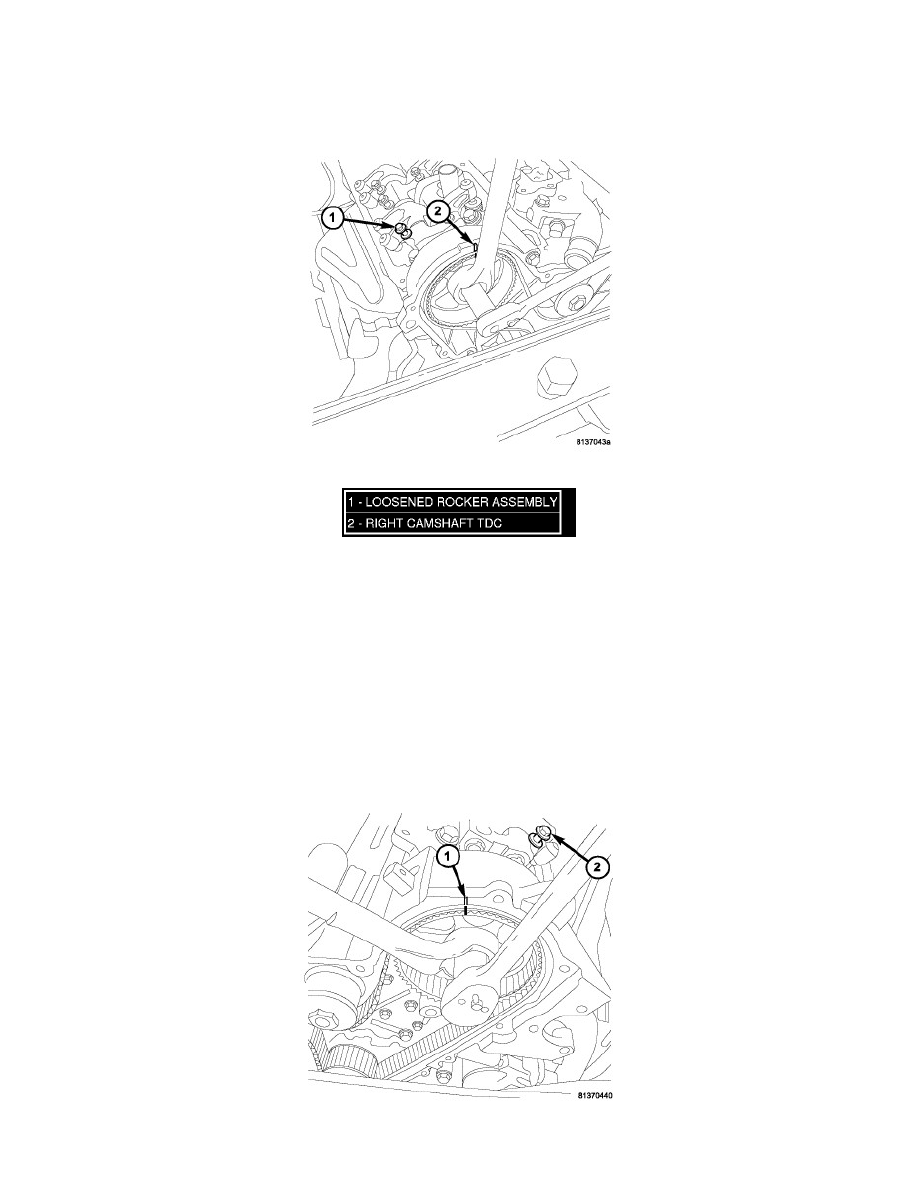

2. Hold the right camshaft sprocket with a 36 mm (1 7/16 in.) box end wrench so that the timing mark (2) does not move while removing the

retaining bolt.

3. Loosen and remove the camshaft gear retaining bolt and washer. The right bolt is 213 mm (8 3/8 in.) long.

NOTE: The camshaft timing gears are keyed to the camshaft.

4. Remove the right camshaft sprocket.
