Timing Cover: Service and Repair

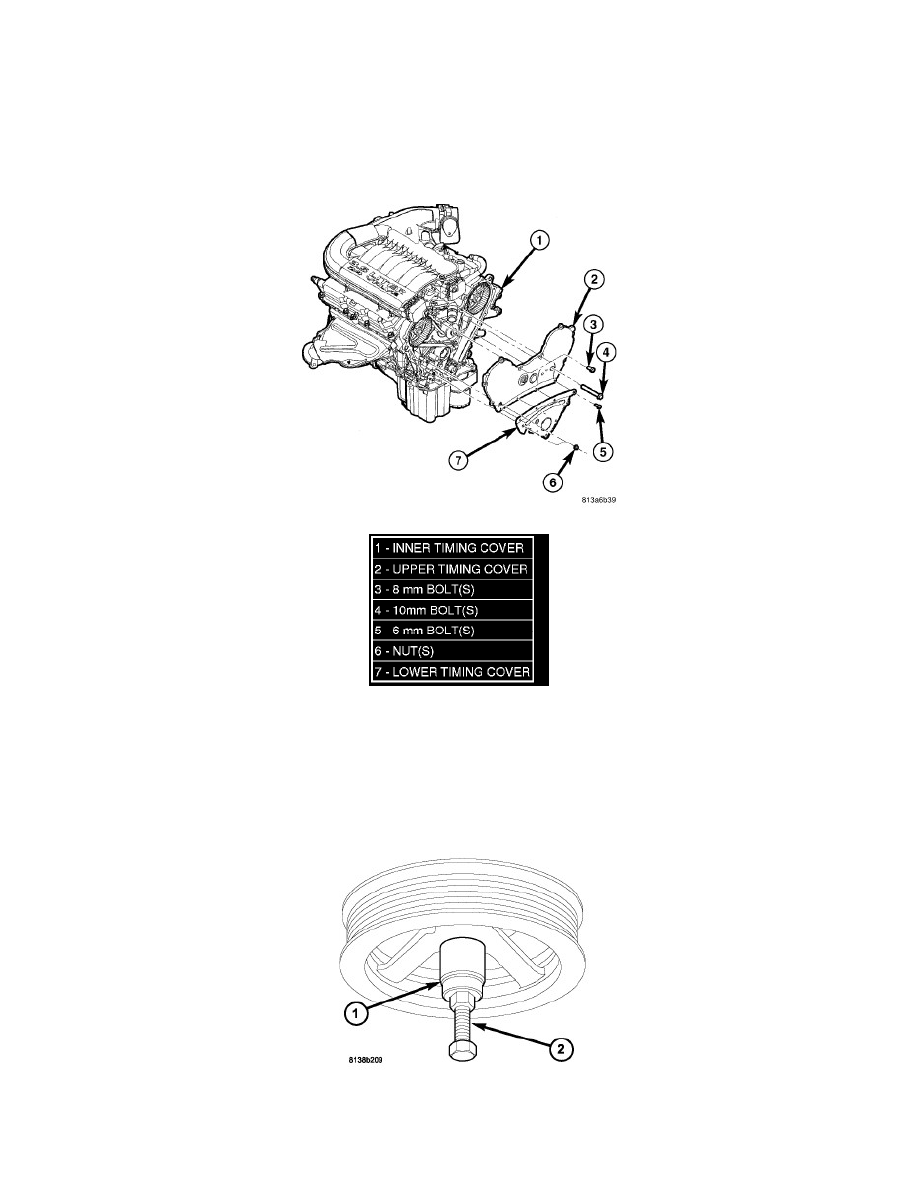

Engine Timing Cover(s) - Installation

Front Engine Timing Cover(s)

INSTALLATION

1. Install the lower timing belt front cover.
2. Install the upper front timing belt cover.
3. Tighten the timing cover bolts as follows:

-

M6 bolts - 12 Nm (105 in. lbs.)

-

M8 bolts - 28 Nm (250 in. lbs.)

-

M10 bolts - 54 Nm (40 lbs. ft.)

4. Install the crankshaft damper using the 5.9 inch long Forcing Screw C-4685-C1 (2) with Nut and Thrust Bearing from Crank Sprocket Installer
