Magnum V6-2.7L (2008)
Steering Mounted Controls Communication Module: Locations
Component ID:
263
Component :
MODULE-STEERING CONTROL

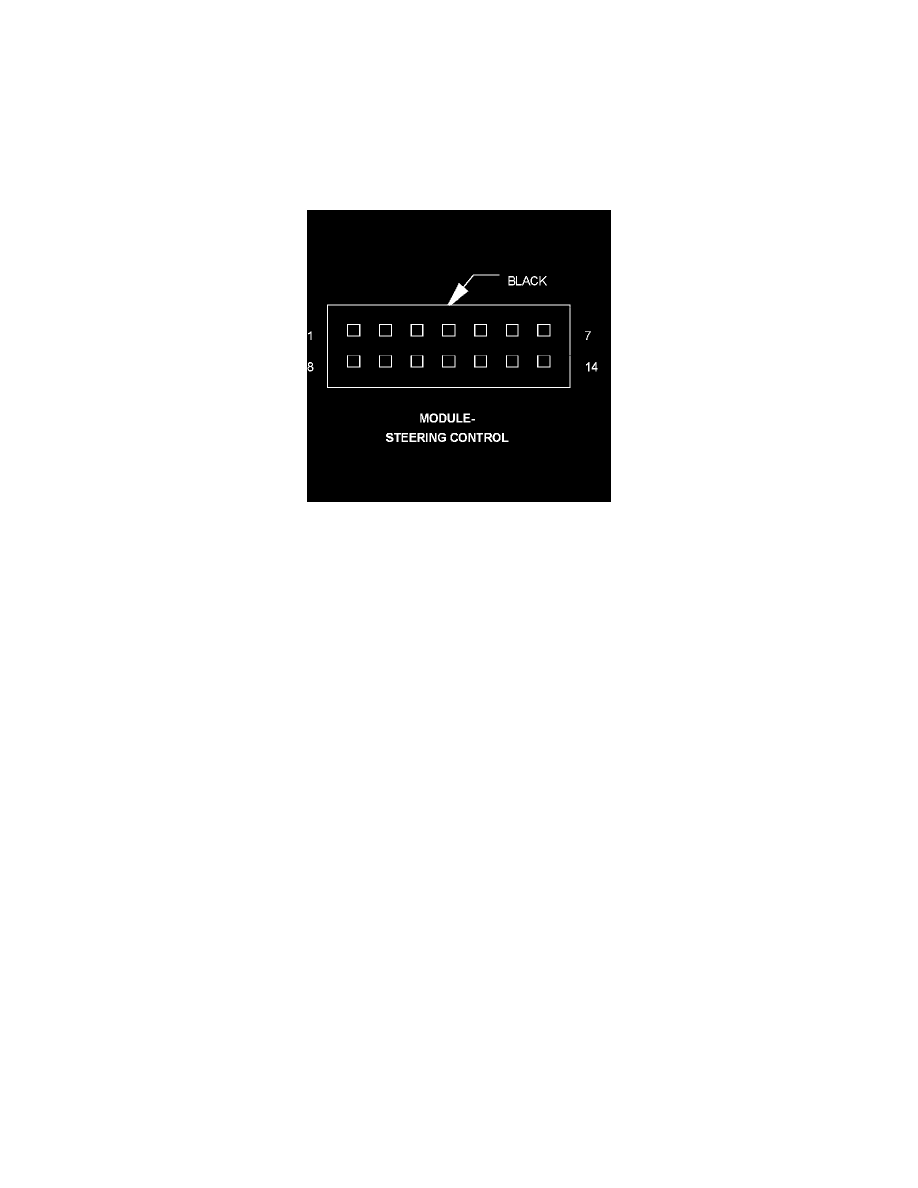

Connector:
Name :
MODULE-STEERING CONTROL
Color :
BLACK
# of pins :
14
Pin
Circuit
Description
1
R63 20LG/WT
DRIVER SQUIB 2 LINE 1
2
R61 20LG/VT
DRIVER SQUIB 2 LINE 2
3
R45 20LG/OR
DRIVER SQUIB 1 LINE 1
4
R43 20LG/BR
DRIVER SQUIB 1 LINE 2
5
-
-
6
-
-
7
-
-
8
Z910 20BK/TN
GROUND
9
A913 20RD/GY
FUSED B(+)
10
D65 20WT/BK
CAN C BUS (+)
11
D64 20WT/LB
CAN C BUS (-)
12
D54 20WT
CAN B BUS (-)
13
D55 20WT/OR
CAN B BUS (+)
14
-
-
Component Location - 43
