Cruise Control Module: Locations

Component ID:

240

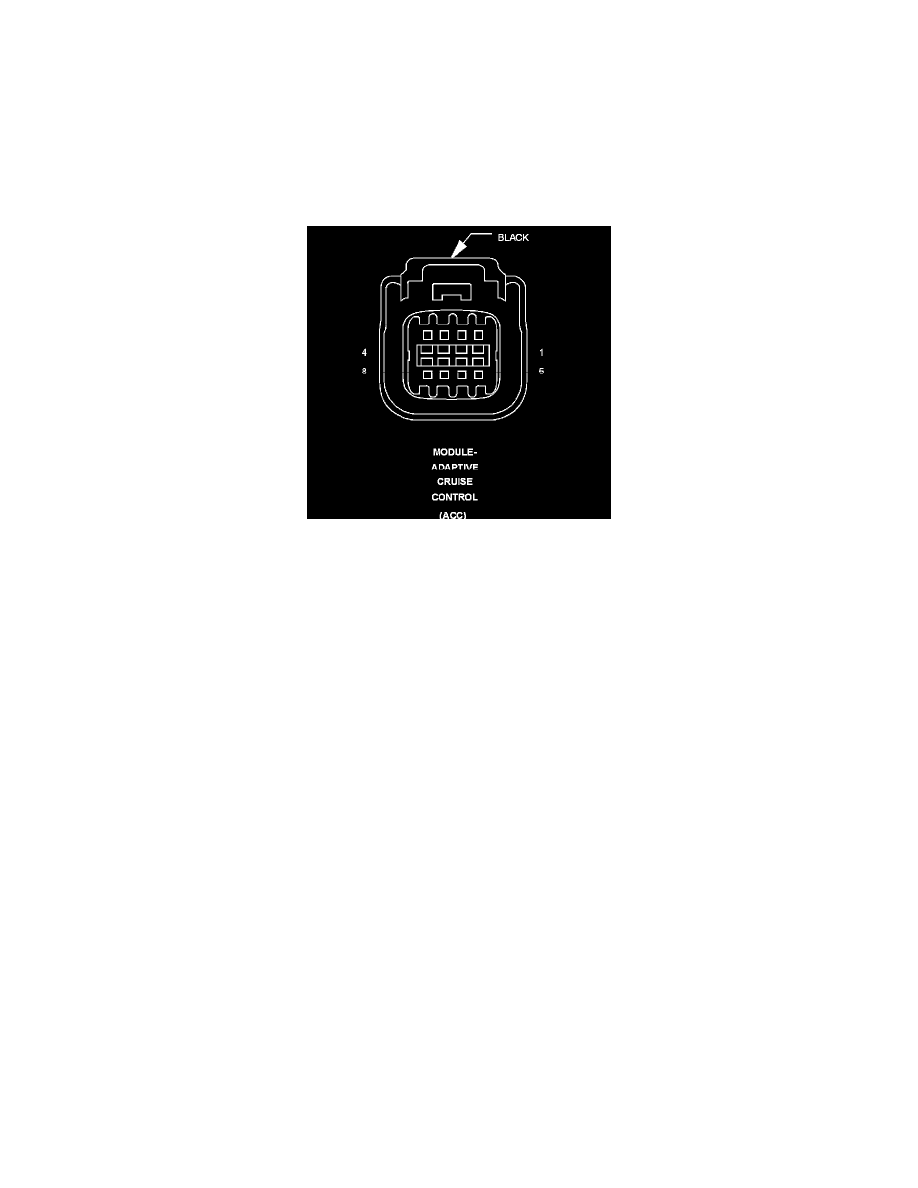

Component :

MODULE- ADAPTIVE CRUISE CONTROL

Connector:

Name :

MODULE- ADAPTIVE CRUISE CONTROL

Color :

BLACK

# of pins :

8

Qualifier :

(ACC)

Pin

Circuit

Description

  1

Z901 20BK

GROUND

  2

-

-

  3

D64 20WT/LB

CAN C BUS (-)

  4

-

-

  5

F202 20PK/GY

FUSED IGNITION RUN-START OUTPUT

  6

-

-

  7

D65 20WT/BK

CAN C BUS (+)

  8

-

-

Component Location - 89
