Dodge Workshop Service and Repair Manuals

Timing Chain: Service and Repair
Timing Chain Cover Removal and Installation

COVER-TIMING CHAIN

REMOVAL

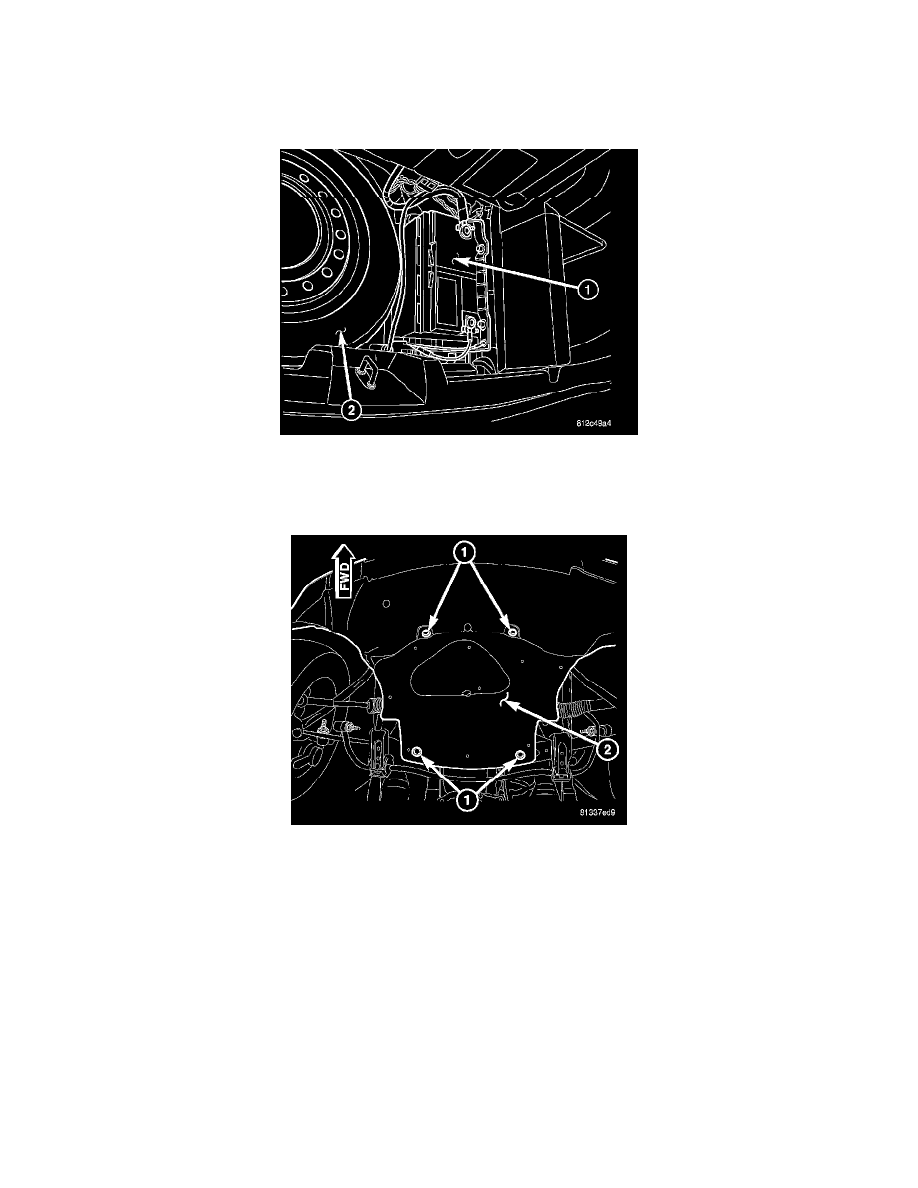

1. Disconnect negative battery (1) cable.
2. Drain cooling system.
3. Remove coolant pressure container.
4. Raise vehicle on hoist.

5. Remove lower splash shield retaining bolts (1) and splash shield (2).
6. Remove accessory drive belts.
7. Remove crankshaft vibration damper.
8. Lower vehicle.
