CAUTION:  When the timing chain is removed and the cylinder heads are installed, DO NOT rotate the camshafts or crankshaft without first
locating the proper crankshaft position. Failure to do so will result in valve and/or piston damage.

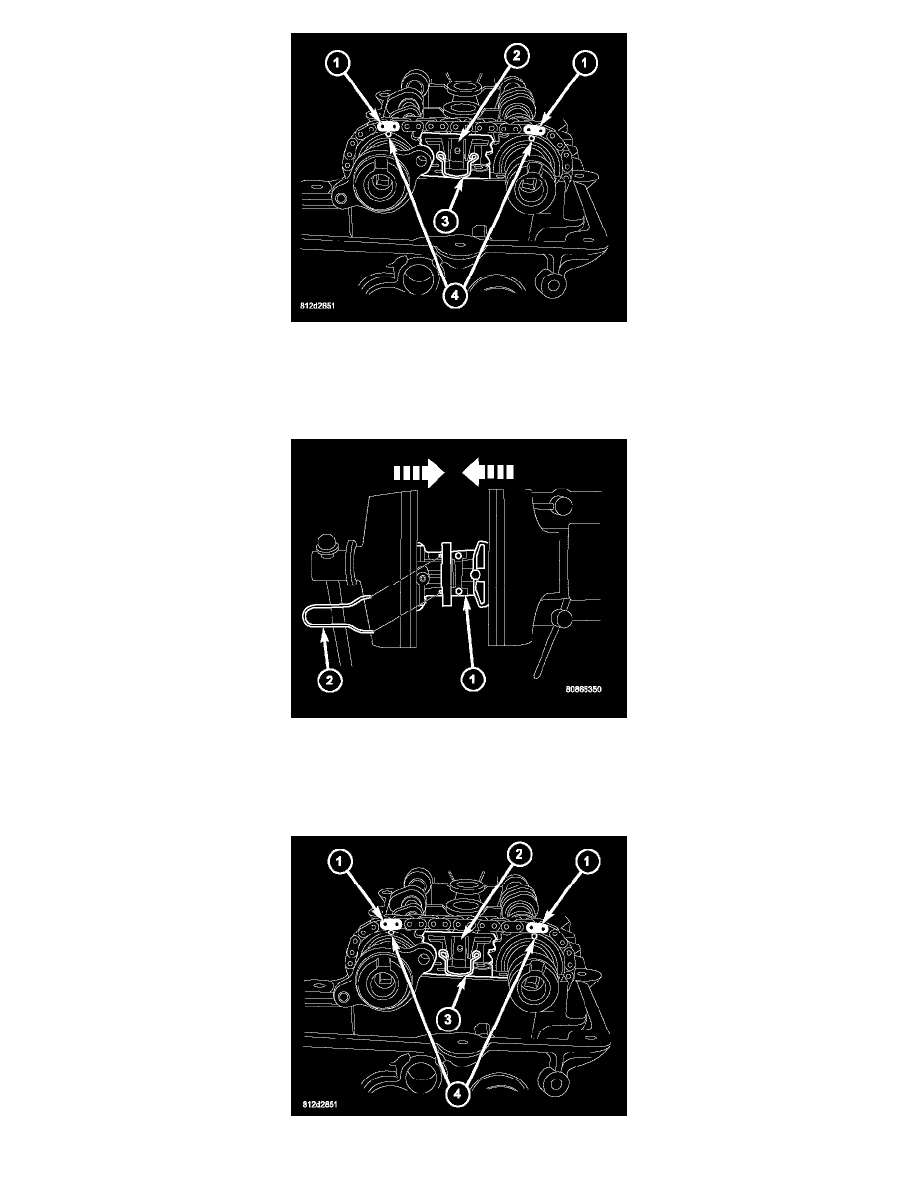

1. Assemble camshaft chain on the cams. Verify that plated links (1) are facing toward the front. Align the plated links (1) to the dots (4) on the

camshaft sprockets.

2. If camshaft chain tensioner is already in the compressed and locked position, proceed to step (4).
3. When the camshaft chain tensioner is removed, it is necessary to compress and lock the tensioner using the following procedures:

a. Place tensioner (1) into a soft jaw vise.
b. SLOWLY compress tensioner until fabricated lock pin (2) or the equivalent can be inserted into the locking holes.
c. Remove compressed and locked tensioner from the vise.

4. Insert the compressed and locked camshaft chain tensioner (2) in-between the camshafts and chain.
