Seals and Gaskets: Service and Repair
Seal-Front Output Shaft

SEAL-FRONT OUTPUT SHAFT
REMOVAL

1. Remove the front propeller shaft.

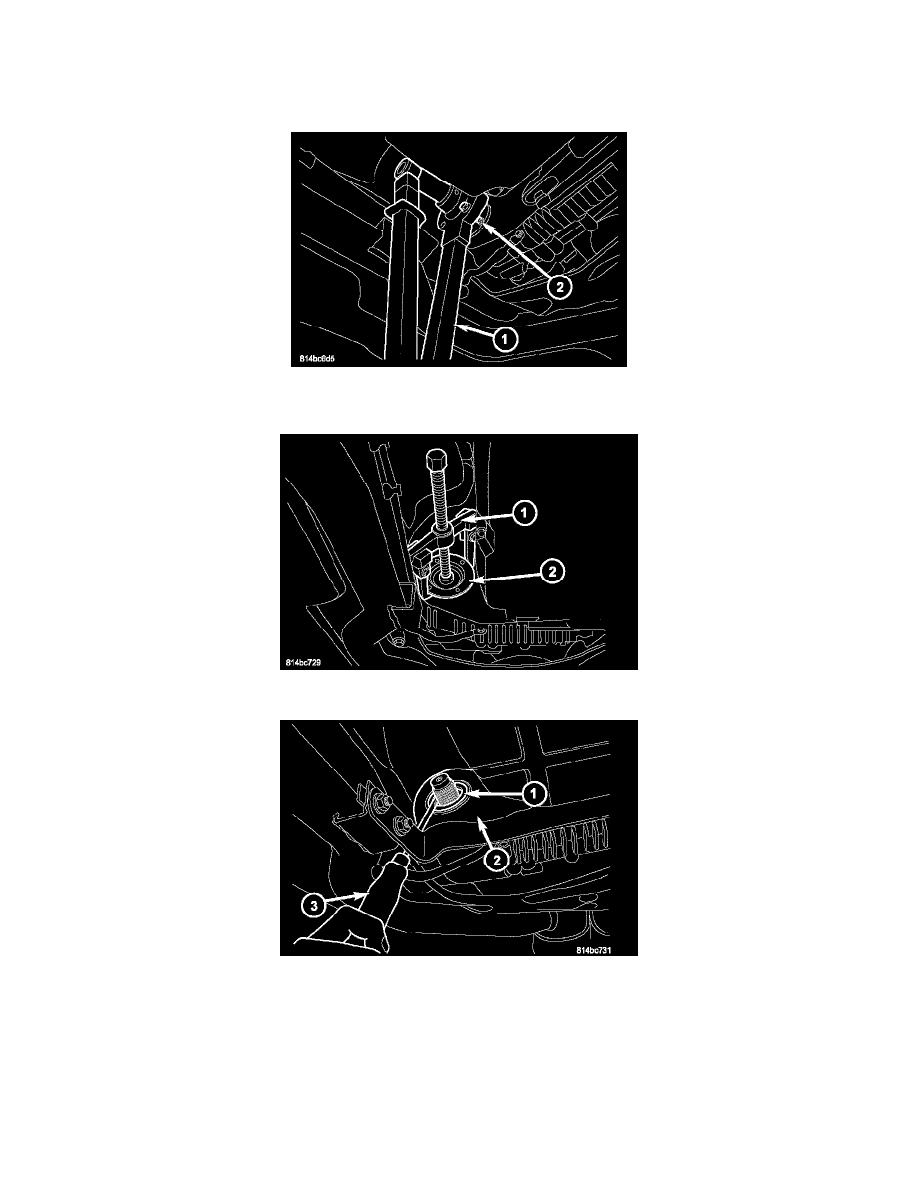

2. Using Holder 6958 (1), remove the front output shaft flange (2) nut.

3. Using a suitable 2 or 3 jaw puller (1), remove the front output shaft flange (2).

4. Using a suitable pry tool (1), remove the output shaft seal (2) from the transfer case (2).

INSTALLATION
