Magnum V8-5.7L (2008)
Ignition Coil: Diagrams
Coil-Ignition 2
Component ID:
74
Component :
COIL-IGNITION 2

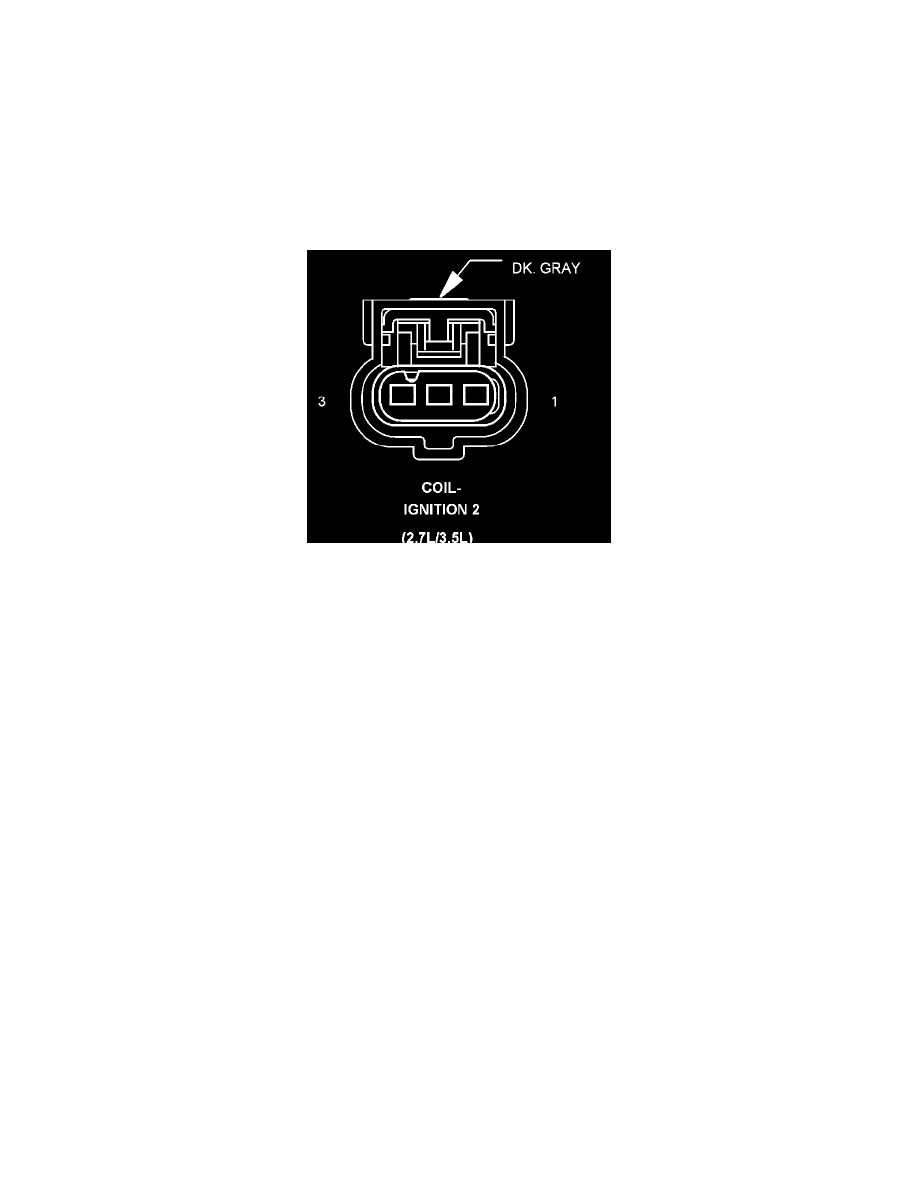

Connector:
Name :
COIL-IGNITION 2
Color :
DK. GRAY
# of pins :
3
Qualifier :
(2.7L/3.5L)
Pin
Circuit
Description
1
-
-
2
K17 18DB/TN
COIL 2 CONTROL
3
F343 18BR/YL
FUSED ASD RELAY OUTPUT
Component Location - 17
