Alignment: Service and Repair
Front Alignment

NOTE: Prior to wheel alignment ensure tires are at recommended pressure, are of equal size and have approximately the same wear pattern. Check
front wheel and tire assembly for radial runout and inspect lower ball joints and steering linkage for looseness. Check front and rear springs for
sagging or damage. Front suspension inspections should be performed on a level floor or alignment rack with fuel tank at capacity and vehicle free of
luggage and passenger compartment load. The vehicle should be bounced an equal number of times from the center of the bumper alternately, first
from the rear, then the front, releasing at bottom of down cycle.

CASTER

The caster angle on these vehicles cannot be adjusted.

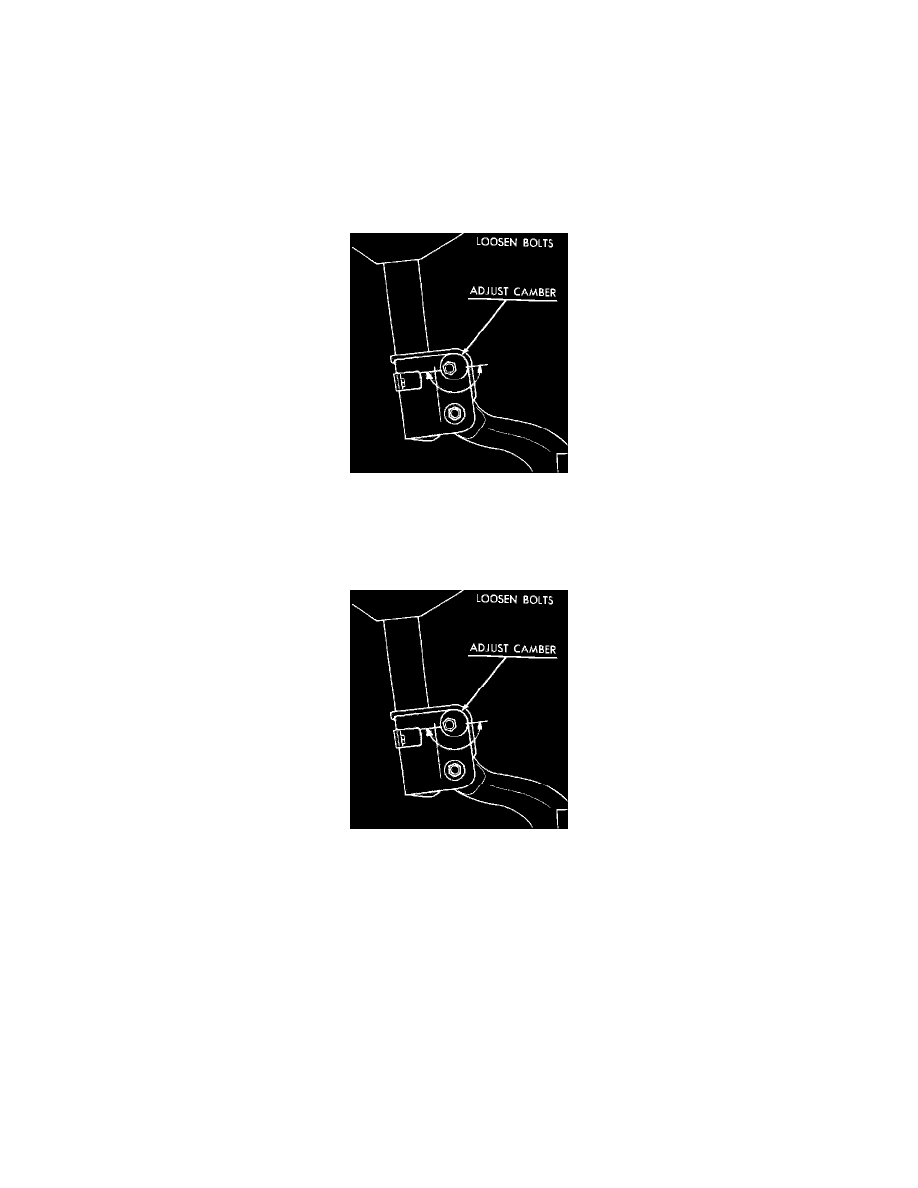

Fig. 1 Camber adjustment. 1982---83 All & 1984---87 Charger, Horizon, Omni & Turismo

CAMBER

To adjust camber, loosen the cam and through bolts. On 1985 - 88 Lancer and LeBaron GTS, remove rear washer plate and one of the knuckle bolts
and replace with a new cam bolt. On all models, rotate cam bolt to move top of wheel in or out to obtain specified camber angle.

Fig. 1 Camber adjustment. 1982---83 All & 1984---87 Charger, Horizon, Omni & Turismo

CAMBER

To adjust camber, loosen the cam and through bolts. On all models, rotate cam bolt to move top of wheel in or out to obtain specified camber angle.
On all 1982 - 83 models and 1984 - 87 Charger, Horizon, Omni and Turismo, torque cam bolt nuts to 45 ft. lbs., then advance nuts an additional 1/4
turn.
