Keyless Entry Module: Service and Repair
Removal

REMOVAL

WARNING:  To avoid serious or fatal injury on vehicles equipped with airbags, disable the supplemental restraint system before attempting
any steering wheel, steering column, airbag, seat belt tensioner, impact sensor, or instrument panel component diagnosis or service. Disconnect
and isolate the battery negative (ground) cable, then wait two minutes for the system capacitor to discharge before performing further
diagnosis or service. This is the only sure way to disable the supplemental restraint system. Failure to take the proper precautions could result
in accidental airbag deployment.

1. Disconnect and isolate the battery negative cable.

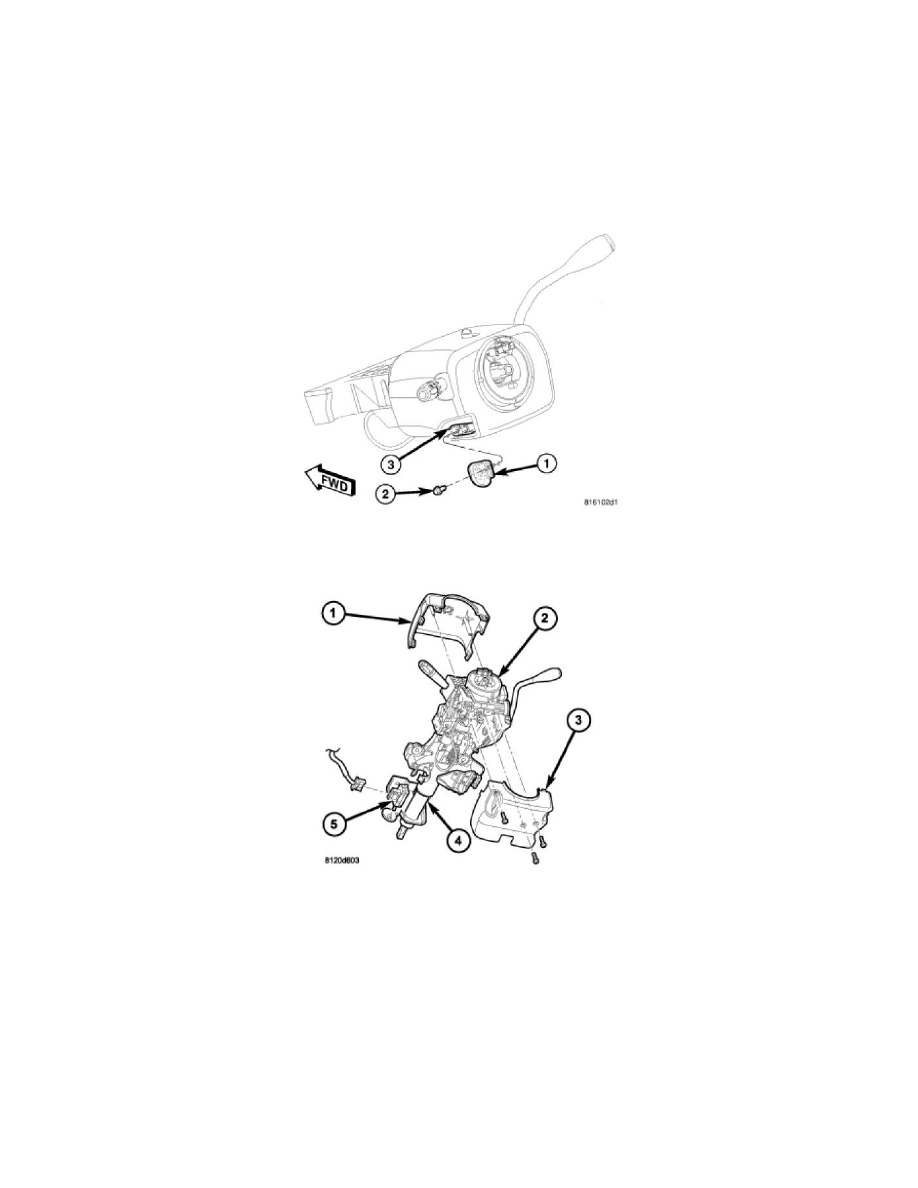

2. Remove the screw (2) that secures the tilt steering column knob (1) and remove it from the tilt actuator (3) on the left side of the column.

3. From below the steering column, remove the two outboard screws that secure the upper column shroud (1) to the lower shroud (3).

4. Using hand pressure, push inward on both sides of the upper shroud above the parting line of the lower shroud to release the snap features that

secure the two shroud halves to each other.

5. Remove the upper shroud from the lower shroud and the steering column.

6. Remove the one center screw that secures the lower shroud to the steering column (4).

7. Remove the lower shroud from the steering column.
