Steering Mounted Controls Communication Module: Locations

Component ID:

212

Component :

MODULE-STEERING CONTROL

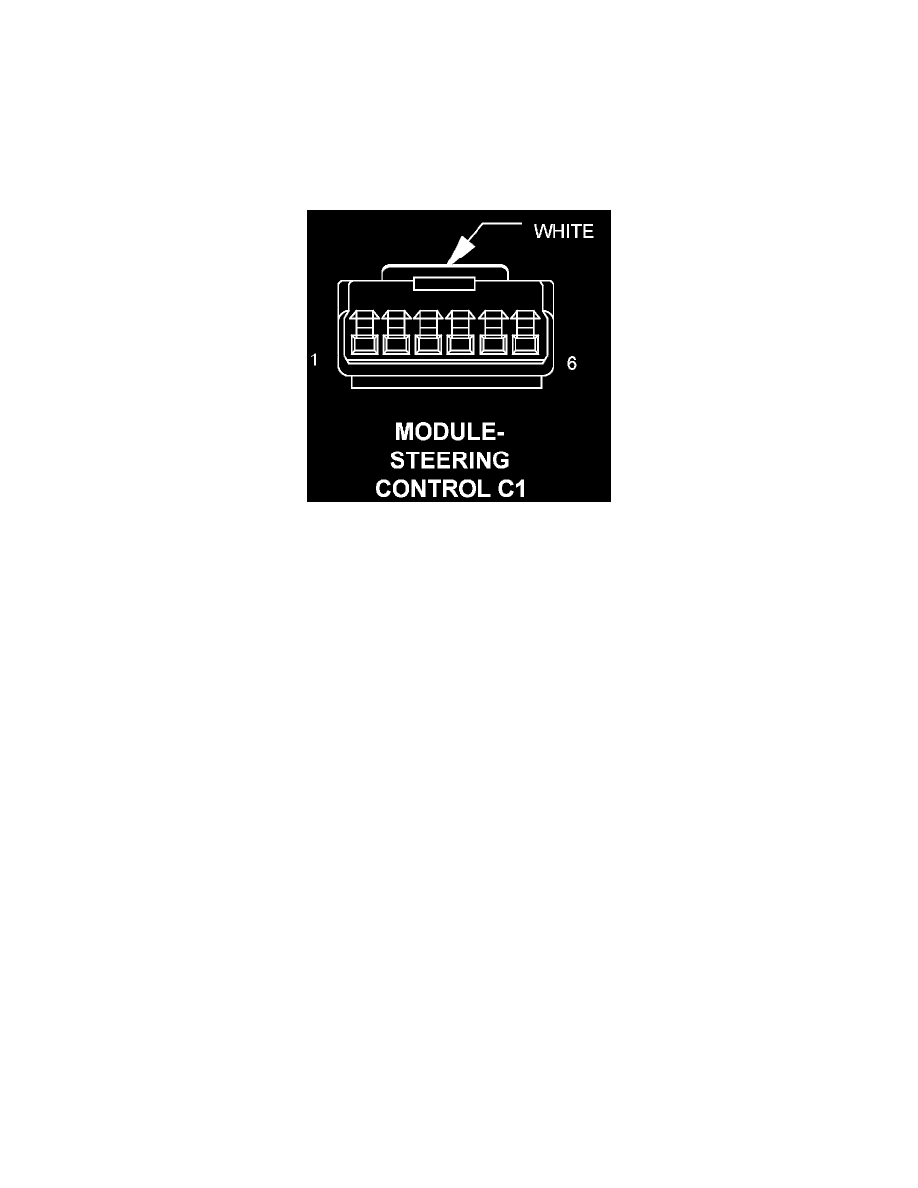

Connector:

Name :

MODULE-STEERING CONTROL C1

Color :

WHITE

# of pins :

6

Pin

Description

Circuit

  1

GROUND

Z909 20BK

  2

RADIO CONTROL MUX

X20 20GY/WT

  3

S/C SWITCH NO. 2 SIGNAL

V38 20VT/OR

  4

S/C SWITCH NO. 1 SIGNAL

V37 20VT

  5

S/C SWITCH RETURN

V937 20VT/BR

  6

HORN SWITCH SENSE

X3 20DG/VT

Component Location - 47
