Front Cross-Member: Service and Repair

ENGINE CRADLE CROSSMEMBER

REMOVAL

1. Install engine support tool 8534 or equivalent.
2. Raise and support the vehicle.

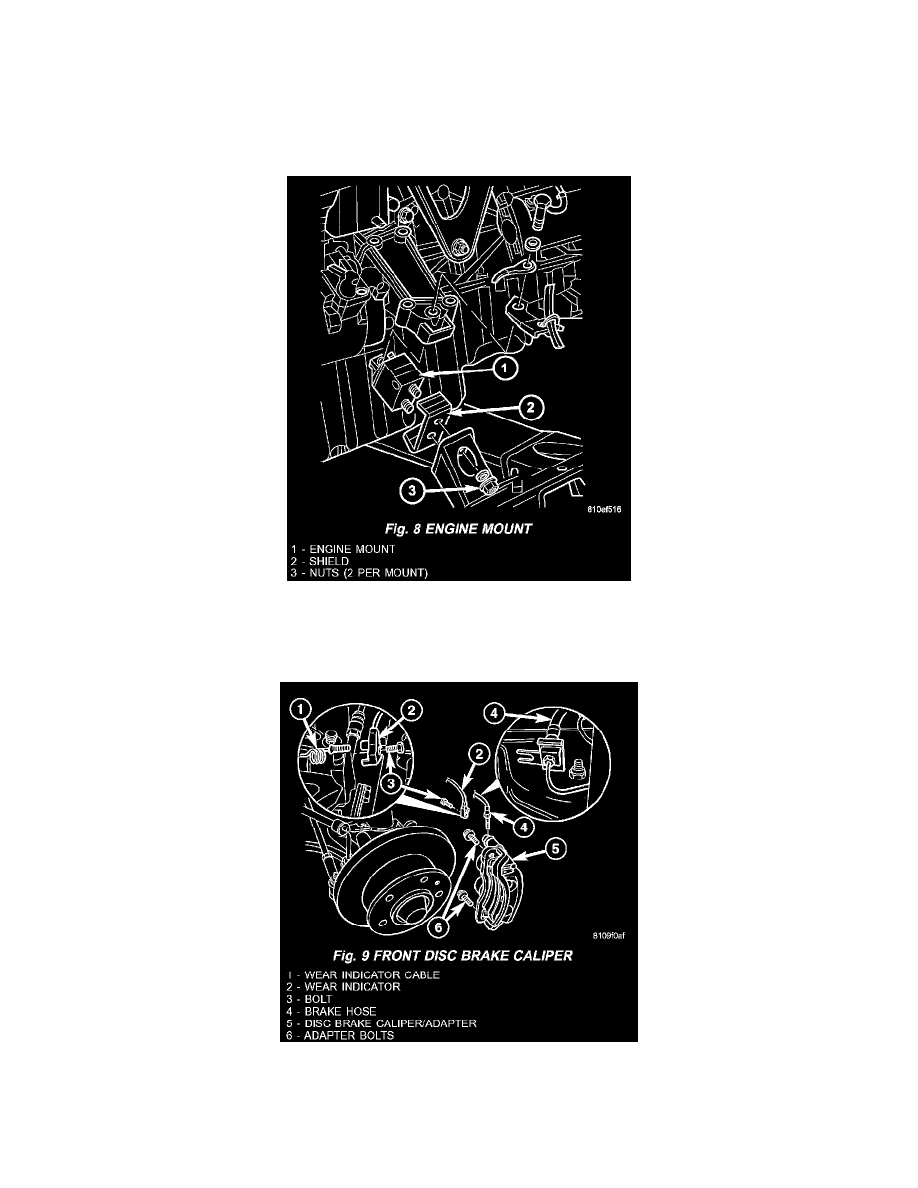

Fig. 8

3. Remove engine mount nuts. (Fig. 8)
4. Remove front spring.

Fig. 9

5. Remove calipers (Fig. 9).
6. Cut tie straps holding wheel speed sensor and brake pad wear sensor wire harness to the cradle.
7. Cut tie straps holding transmission harness to the cradle.
