Page 4
background image

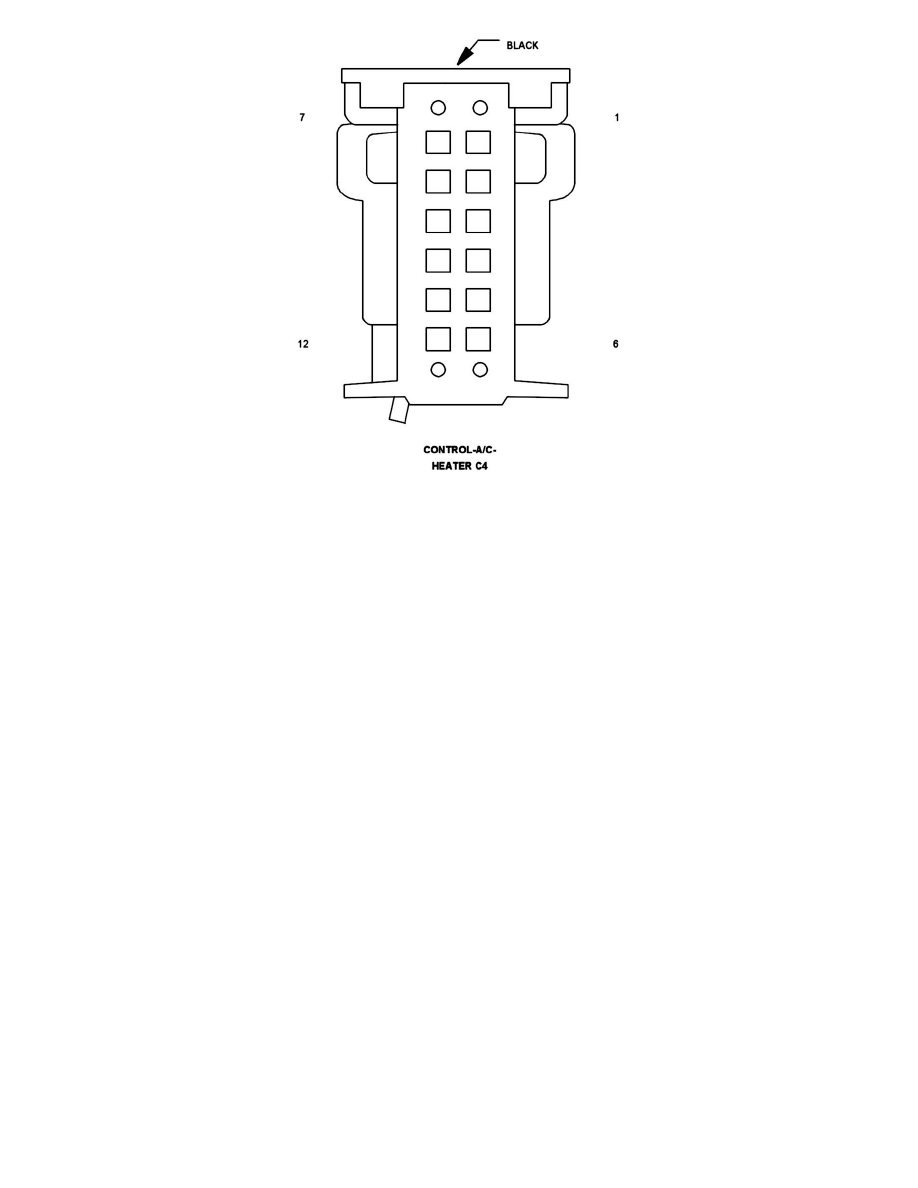

Pin

Description

Circuit

  1

SIGNAL-REFRIGERANT PRESSURE SENSOR

2343 20DG

  2

PLUS REFRIGERANT PRESSURE SENSOR

2342 20DB/RD

  3

CONDENSER VENTILATOR STEP 1

2357 18DB/VT

  4

DF SIGNAL (ALTERNATOR)

2725 20YL/VT

  5

COMPRESSOR CONTROL VALVE

2358 18DB/DG

  6

CAN B BUS (-)

2724 20BR

  7

CONDENSER VENTILATOR STEP 2

2356 18DB/WT

  8

GROUND

2721 18BR

  9

ADDITIONAL WATER PUMP

2369 18DB/GY

 10

MINUS REFRIGERANT PRESSURE SENSOR

2344 20BR/DB

 11

TERM.30

2722 18RD/WT

 12

CAN B BUS (+)

2723 20BR/RD

Connector:

Name :

CONTROL-A/C-HEATER C5

Color :
# of pins :

8
