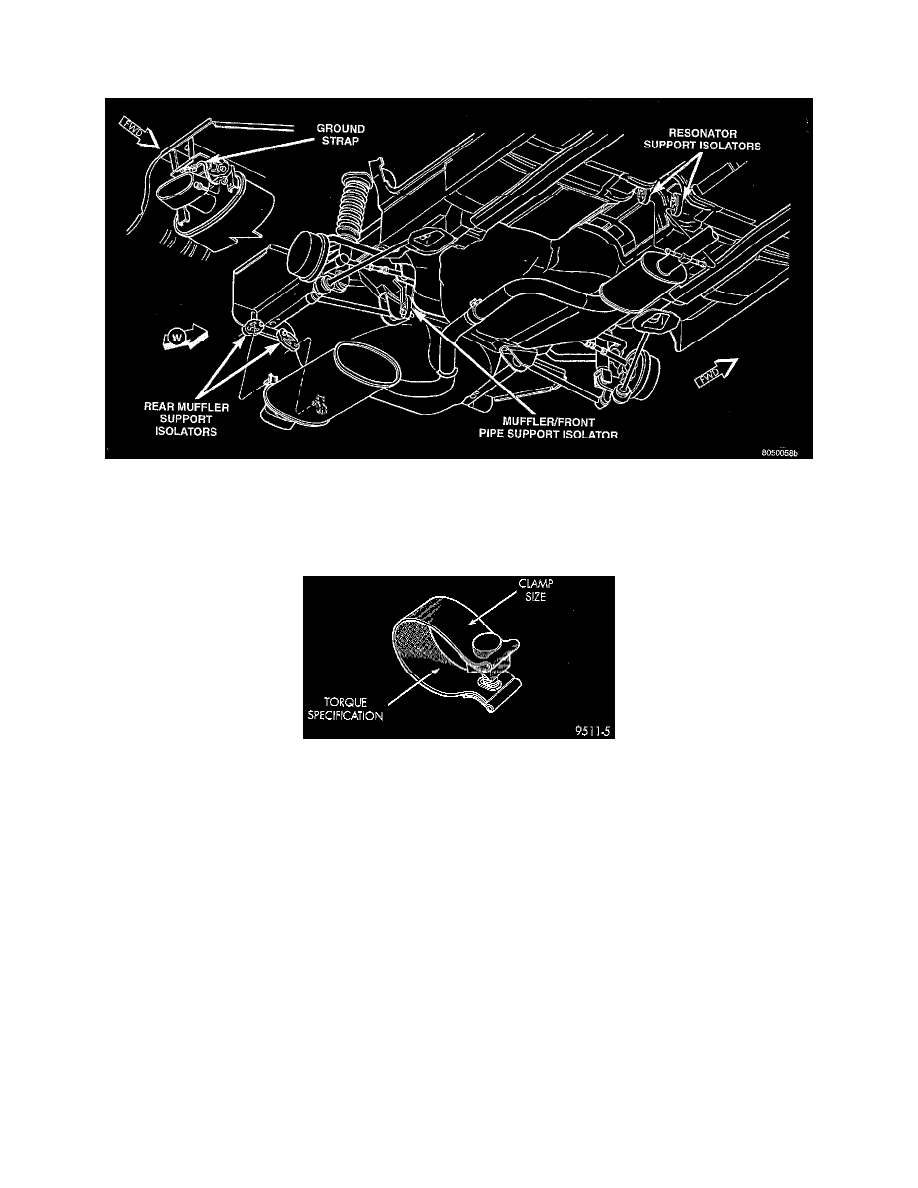

Exhaust Resonator: Service and Repair
Installation

NOTE:  When assembling exhaust system do not tighten clamps until components are aligned and supports have equal load on them.

1. Assemble resonator pipe to catalytic convertor and attach to the supports on the underbody.
2. Install the muffler to resonator pipe and attach to the supports on the underbody.
3. Working from the front of system;

4. Align each component to maintain position and proper clearance with underbody parts and that all supports have equal load on them. Tighten clamps

to 80 Nm (60 ft. lbs.).

5. Connect ground strap.

Engine, Cooling and Exhaust > Exhaust System > Exhaust Resonator > Component Information > Service and Repair > Removal > Page 1869
