Sun Shade: Service and Repair

REMOVAL

1. Place the sunroof glass panel in the vent position
2. Move the sunshade to the closed position

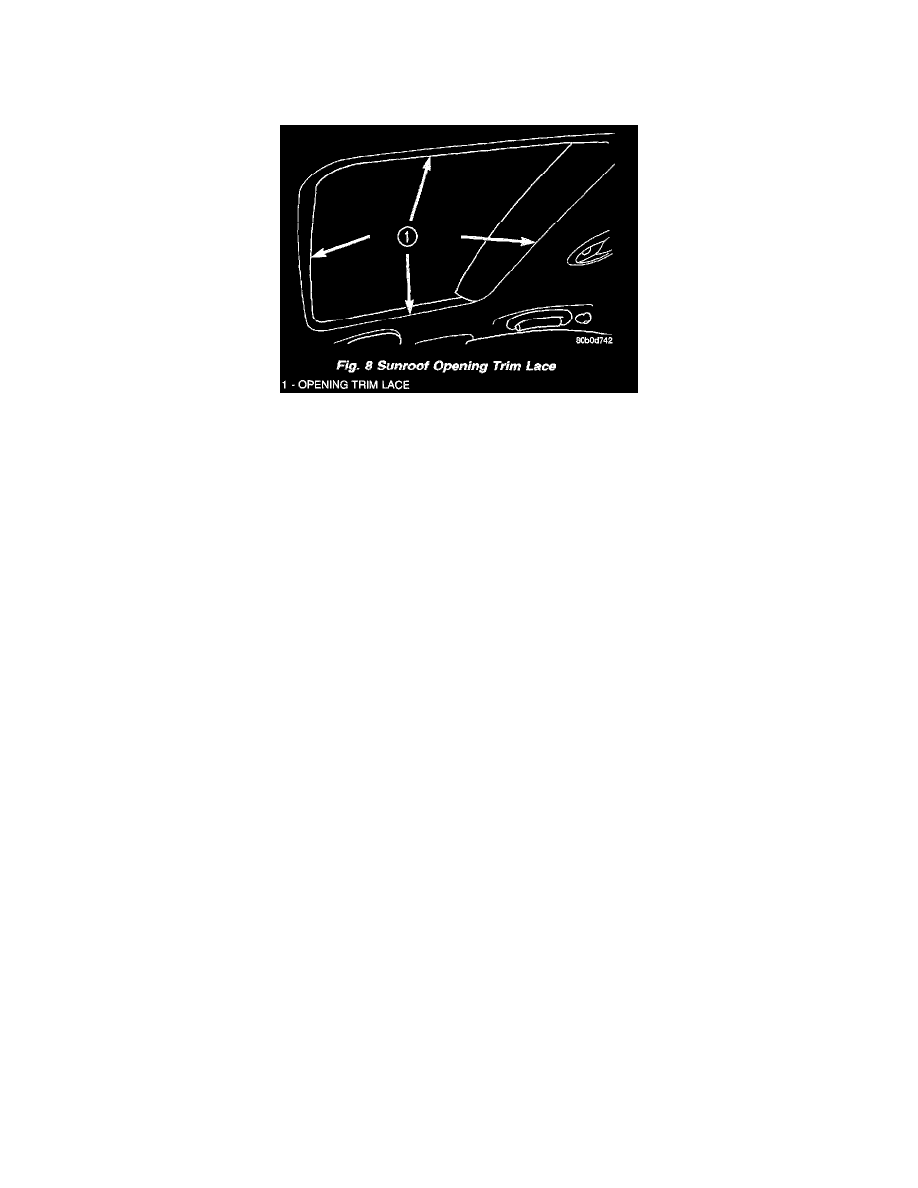

Fig.8 Sunroof Opening Trim Lace

3. From the outside of the vehicle, using a flat blade tool, disengage the rear sunshade guides. Pushing the guide toward the center of the vehicle.

Raise up on sunshade and slide it rearward out through the opening. Release the front two guides and remove sunshade from the vehicle.

CAUTION:   Use care not to crease the sunshade when removing or installing.

4. Remove the sunshade handle from sunshade by compressing the back side of the handle together and pull the handle out.

INSTALLATION

1. Install sunshade handle into the sunshade, by pressing the handle into place until the tabs lock behind the sunshade.
2. Install the sunshade into the vehicle between the roof and the glass panel in the vent position.
3. Move the sunshade to the closed position. Through the opening using a flat tool, engage the rear guides into the guide rails.
4. Slide sunshade rearward to access the front two guides. Engage the front guides into the guide rails.
5. Ensure the sunshade operation and operate the sunroof.
