Drive Belt: Diagrams (page 3 of 3)

Make

Dodge

Model

Viper

Engine

V10-488 8.0L

Year

1992

Section

Drive Belt

MaintenanceDiagrams · page 3 of 3

Drive Belt: Service and Repair

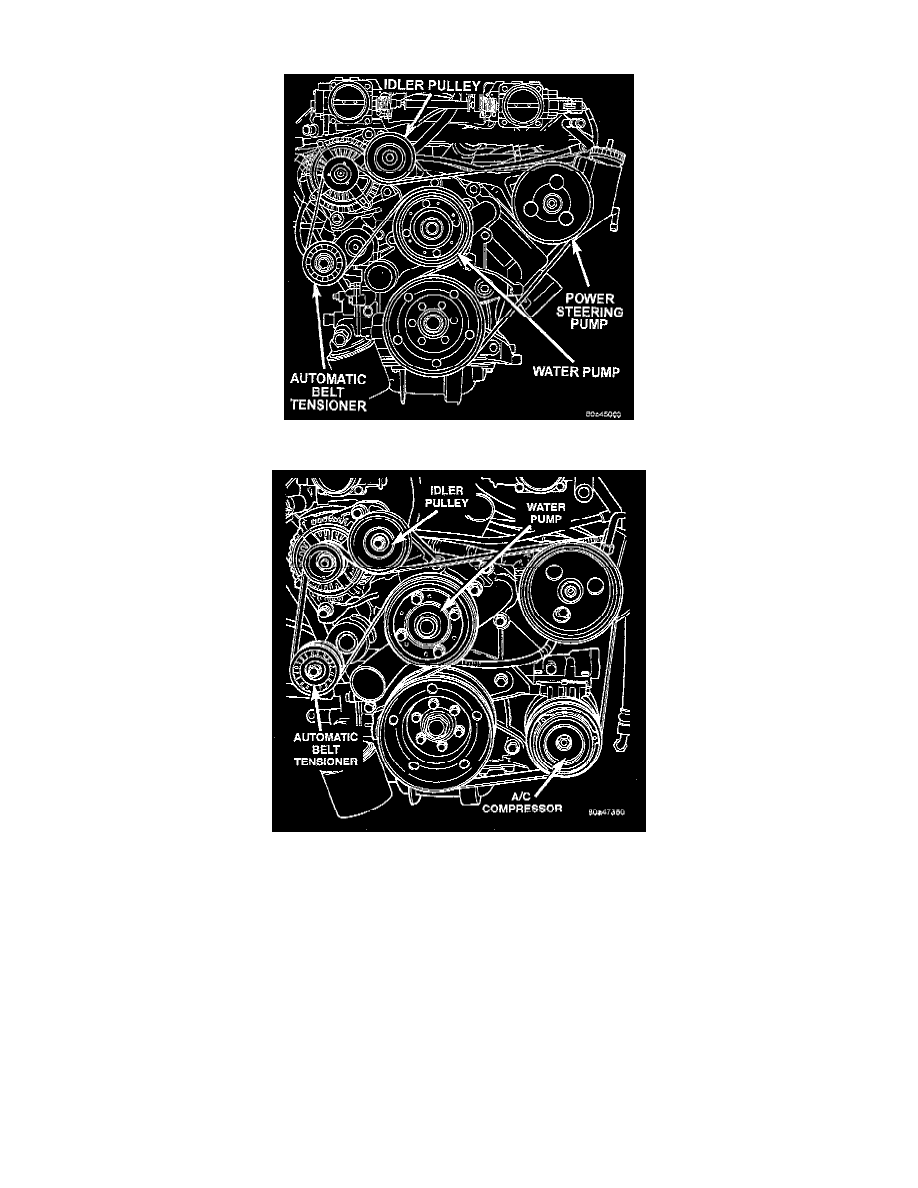

Without A/C

With A/C

The Poly-V (Serpentine) Drive belt is provided with a dynamic tensioner to maintain proper belt tension. To remove or install this belt.

1. Remove air cleaner ducts.
2. Release tension by rotating the tensioner clockwise with a 15 mm wrench on the tensioner idler pulley bolt.
3. Reverse above procedure to install.
