Alignment: Service and Repair
Design Height Setting Procedure

1. Place the vehicle on a level flat surface that will allow access to the underside of the vehicle such as an alignment rack.
2. Check that all tires are at the preferred inflation pressure and adjust as necessary if they are not.

NOTE:  When loosening the lower control arm mounting bolts be sure the alignment adjustment cams do not turn. The cams must stay in their
original position so the alignment of the vehicle is not affected.

3. Loosen the mounting bolts for the following suspension components. The mounting bolts must be loosened enough to allow the suspension of the

vehicle to move without loading (twisting) the rubber insert of the isolator bushings.
-

Front and rear lower control arm to frame bracket mounting bolts.

-

Front and rear upper control arm to frame bracket mounting bolts.

-

Front upper control arm to pivot bar mounting bolts.

-

Front and rear shock absorber to frame bracket mounting bolts.

-

Front and rear shock absorber to lower control arm mounting bolts.

NOTE:  When the height checking fixtures are installed on the wheels, they must be positioned at the very bottom of the rim. This is required to
ensure the height checking fixtures are parallel to the bottom surface of the frame rails, which is required to achieve an accurate vehicle design
height measurement.

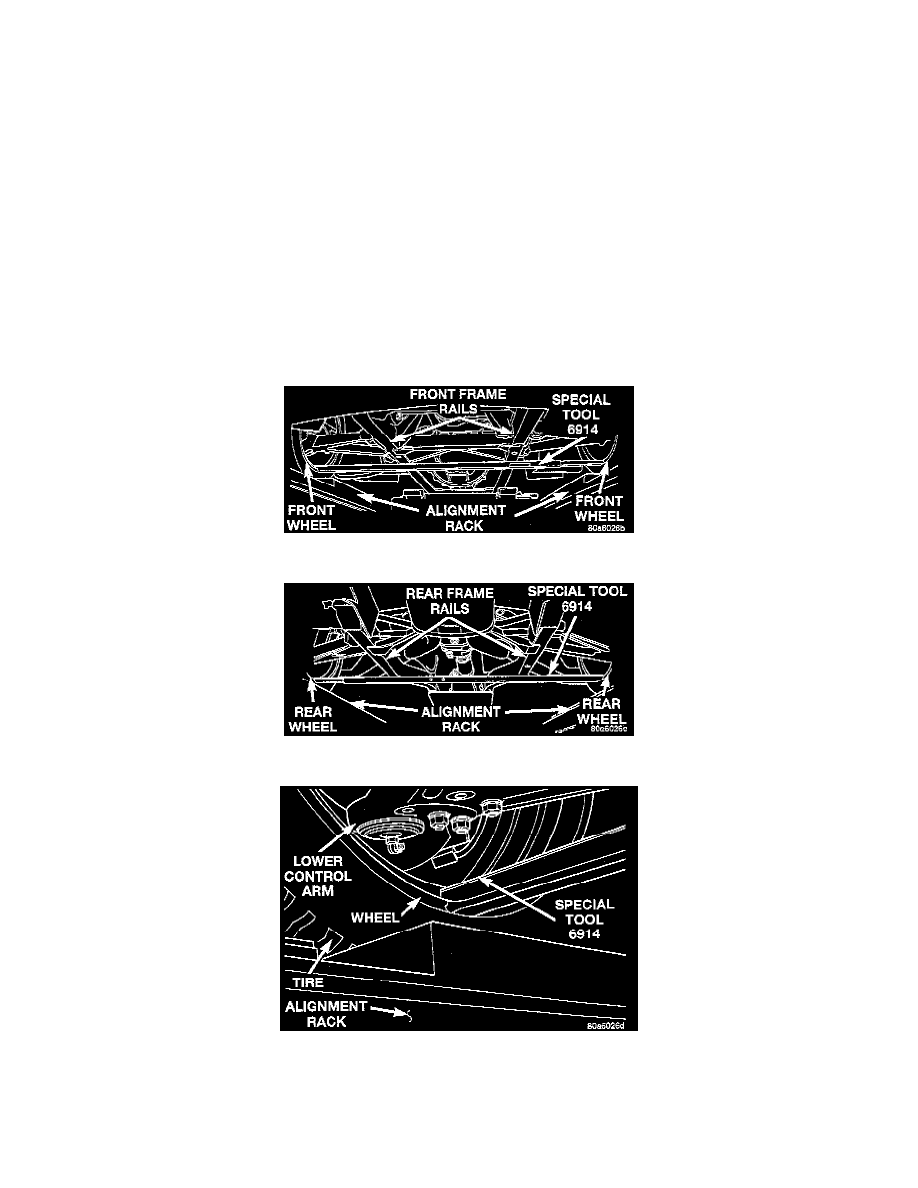

4. Position the Front Height Checking Fixture, Special Tool 6914, or equivalent on the inner flanges of the front rims.

5. Position the Rear Height Checking Fixture, Special Tool 6914, or equivalent on the inner flanges of the rear rims.

6. Ensure that the Vehicle Height Checking Fixtures, Special Tool 6914, or equivalent are correctly attached to the inner flange of the front and rear

wheels.

NOTE:  When lowering the vehicle to its specified design height do not add all the ballast (weight) to the trunk and passenger compartment of
vehicle at one time. Add the ballast to the vehicle slowly until the correct distance between the Vehicle Height Checking Fixtures Special Tool
6914, and the frame of the vehicle is achieved.
