Alignment: Service and Repair
Caster and Camber Adjustment

GENERAL INFORMATION

The camber and caster angles on the Viper are adjustable using cams located on the lower control arm bushing pivot bolts. Correct camber and
caster specifications are obtained by simultaneously rotating front and rear adjustment cams until lower control arm is correctly positioned.

CAUTION:  Prior to any cam bolt rotation, locknuts must be loosened to ends of pivot bolt threads. This must be done to allow lower control arm
mounting brackets to be spread, allowing free movement of bushings. If not done, serious bracket bending, weld breakage of cam retainer, free
cam and cam bolt shank fracturing, or thread damage can occur. It may be necessary to tap bracket ears away from bushings to allow unrestricted
cam bolt movement.

INCLINOMETER SETUP FOR CASTER ANGLE VIEWING

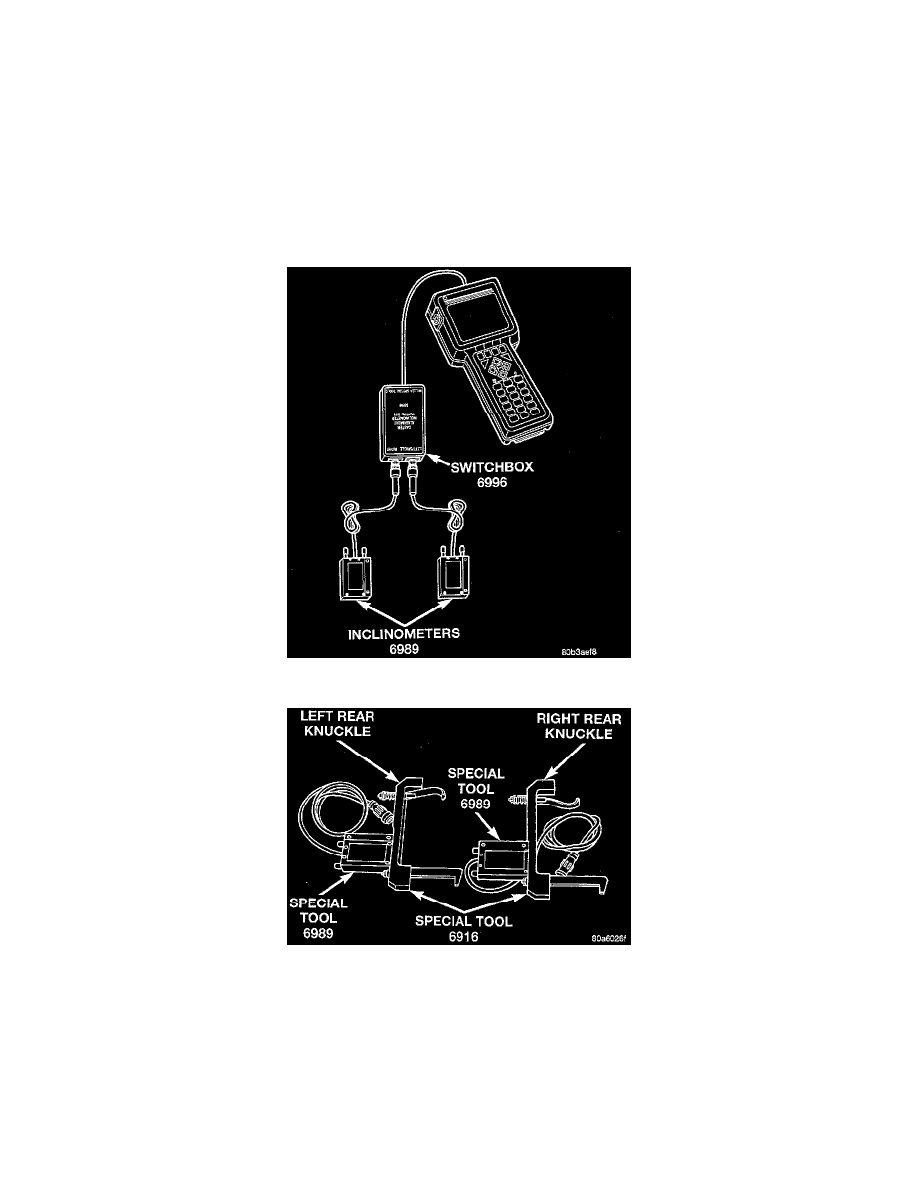

Inclinometers Installed On DRB III

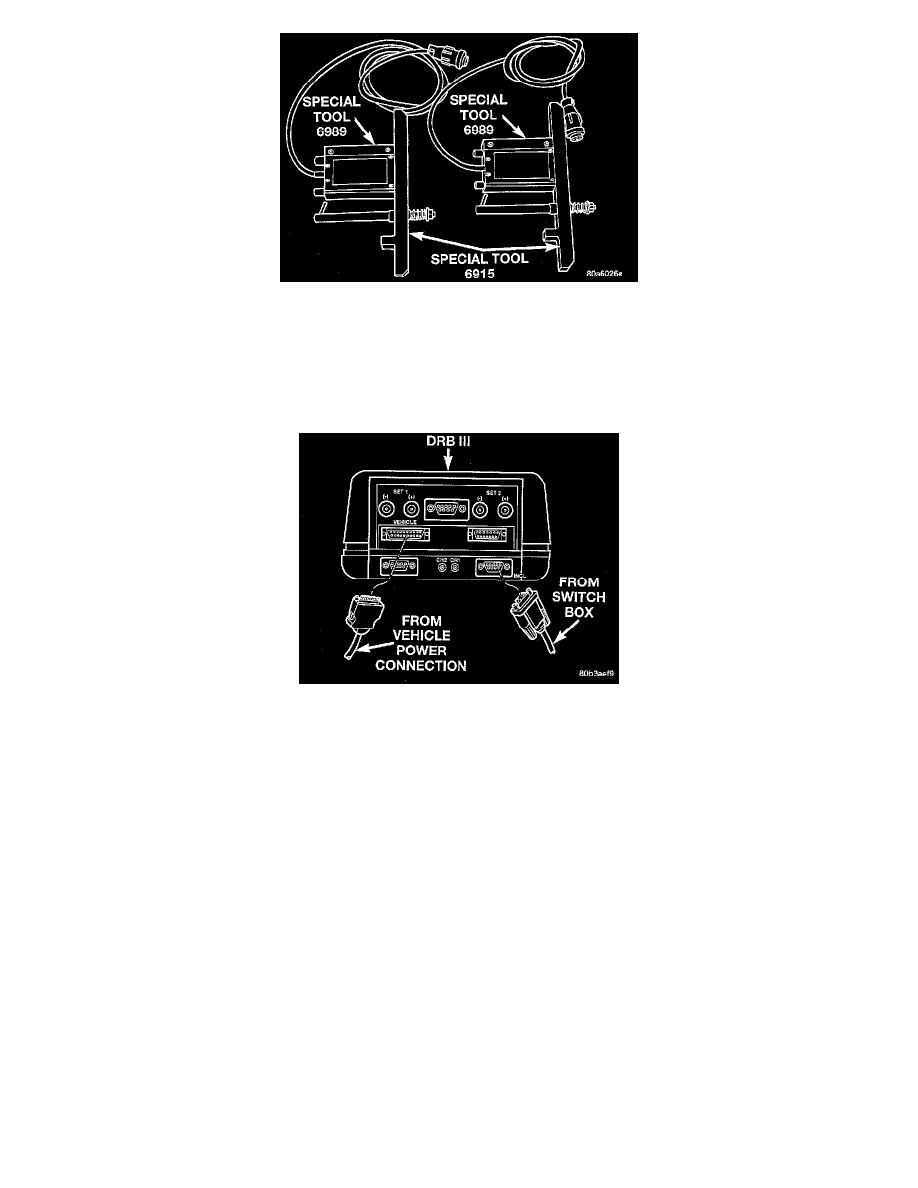

Rear Caster Angle Fixture
