Bowl Vent: Description and Operation

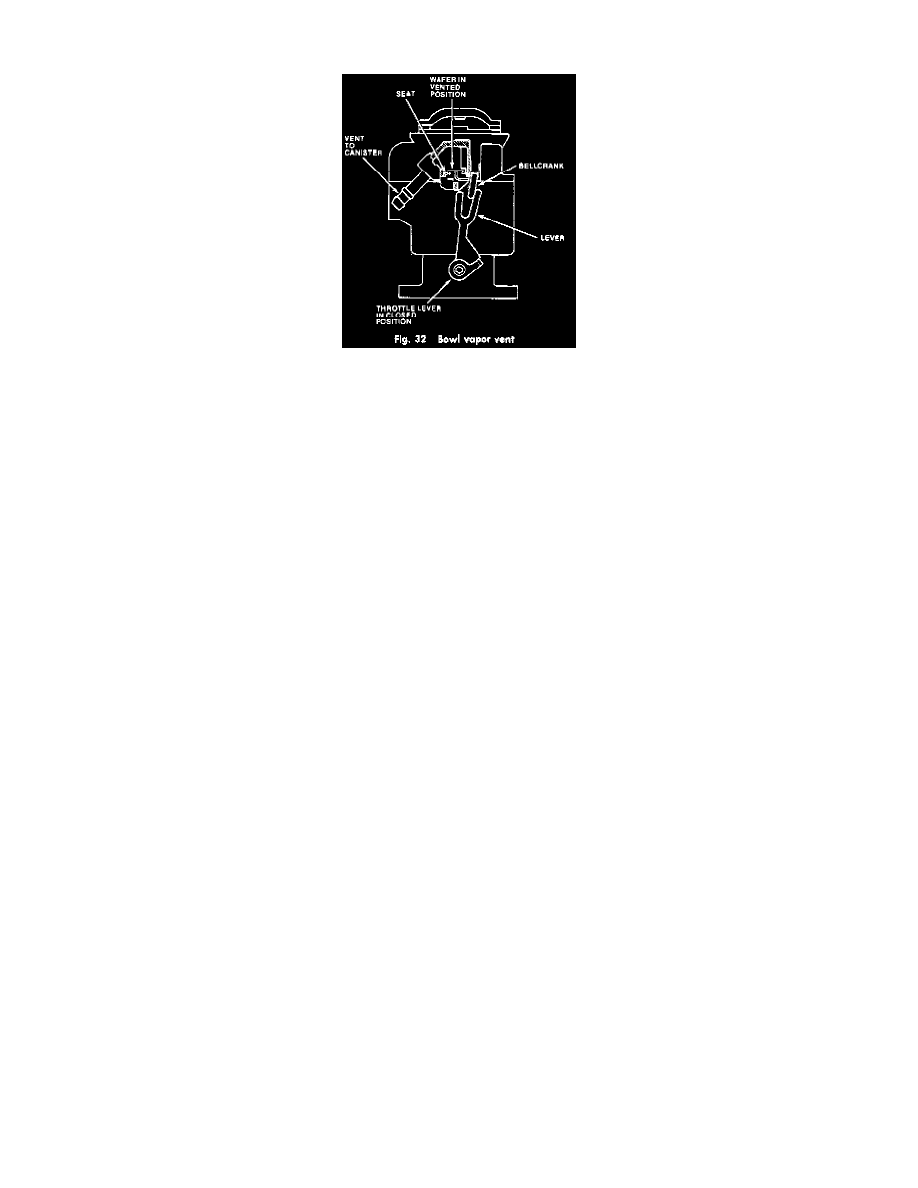

Fig 32  Bowl Vapor Vent

This vent, Fig. 32, used on some carburetors, provides an outlet for fuel vapors when the engine is not running. If this vent was not provided, raw
fuel vapors would enter the atmosphere. Some vapors would also enter the intake manifold making hot restarts difficult.

When the engine is running, the fuel bowl must be vented to the inside of the air cleaner for proper fuel flow. This is accomplished by
automatically closing the bowl vent. Some carburetors use manifold vacuum to accomplish this while others use a mechanical link to the throttle.
