Alignment: Specifications (page 3 of 5)

Alignment: Service and Repair

PRELIMINARY INSPECTION

1. Inspect tires for proper inflation and similar tread wear.
2. Inspect hub and bearing for excessive wear and repair as required.
3. Inspect ball joints.
4. Inspect tie rod ends for excessive looseness.
5. Check wheel and tire runout.
6. Inspect vehicle ride height.
7. Inspect rack and pinion for looseness at frame.
8. Ensure proper strut operation.
9. Check suspension and steering components for damage, replace as required.

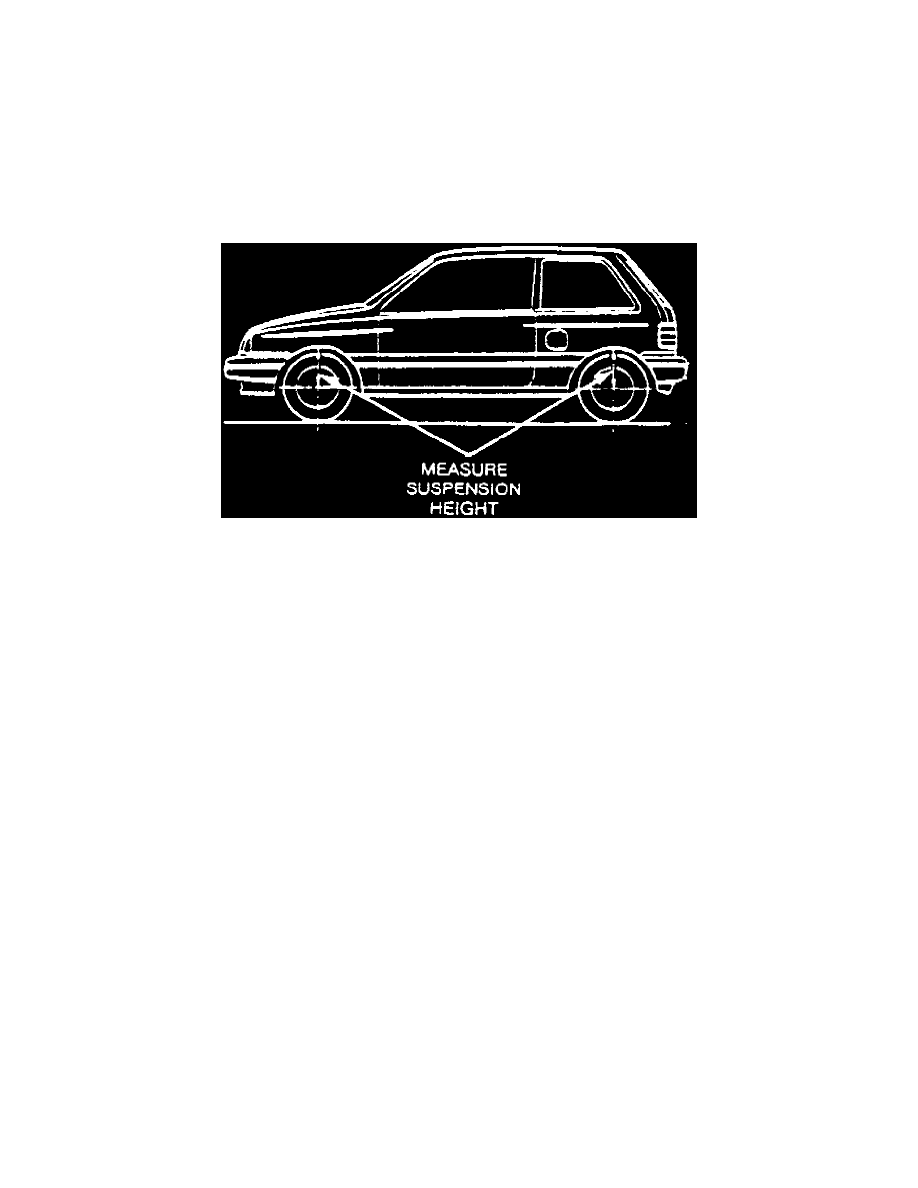

Fig. 5 Vehicle Ride Height Measurement

VEHICLE RIDE HEIGHT

Prior to checking suspension height, remove heavy items from vehicle, such as tool boxes etc. Suspension height is measured from ground to the
fender cut out above the center of the wheel and tire assembly. This measurement should be performed at all four wheels. Readings from side to side
and front to rear should not vary by more than 0.4 in.

NOTE:  Uneven tire wear will increase the variance in the measurements and should be taken into consideration. If variance is more than 0.4 in,
check springs and suspension components for wear and damage.

FRONT WHEEL ALIGNMENT
