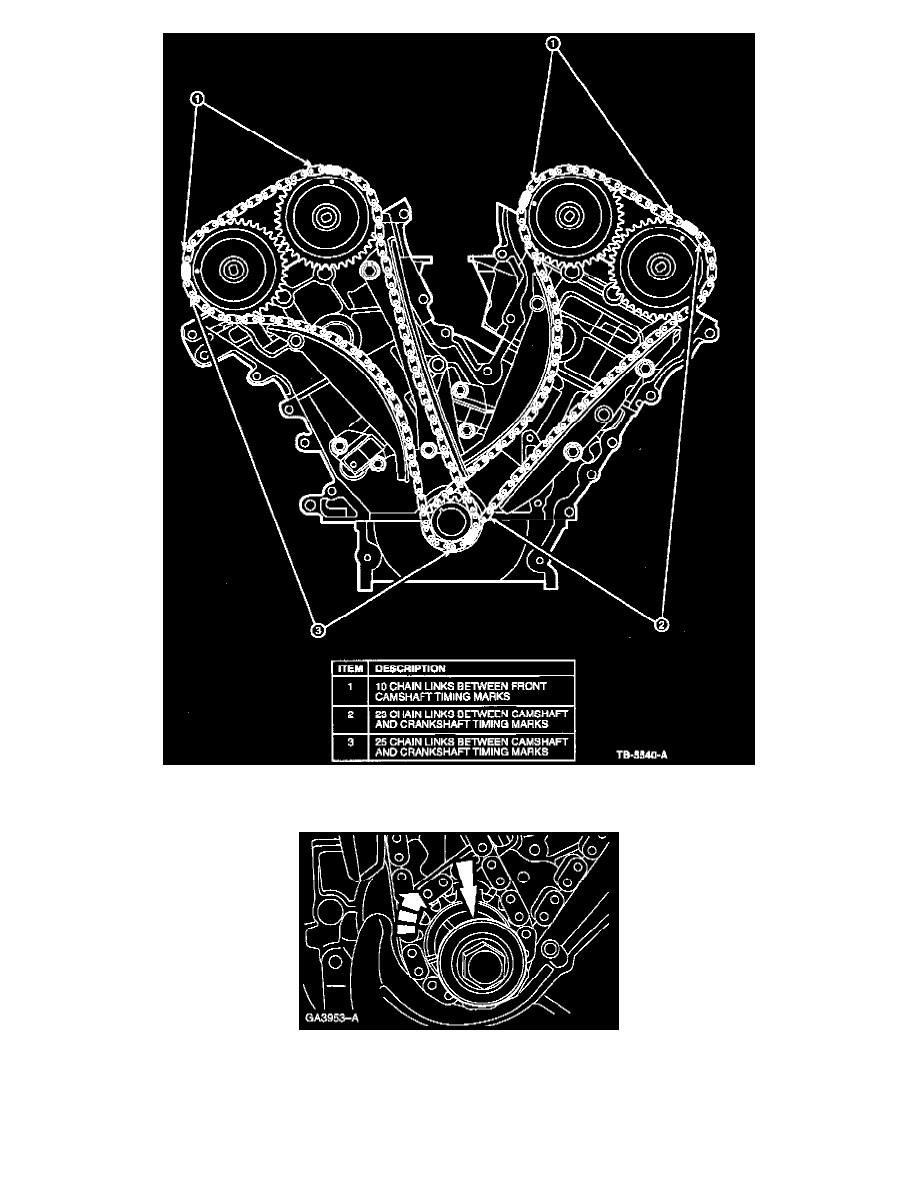

To check camshaft timing you must count the number of timing chain links between the camshaft front timing marks, and the timing marks on
the crankshaft sprockets as shown in illustration. Ignore the timing flags on the rear of the camshaft sprockets.

7. Rotate the crankshaft clockwise to position the crankshaft keyway in the 3 o'clock position.

-

The RH camshafts are in the neutral position.

NOTE:  Mark the position of all chain drive components to be sure they are assembled in their original positions.
