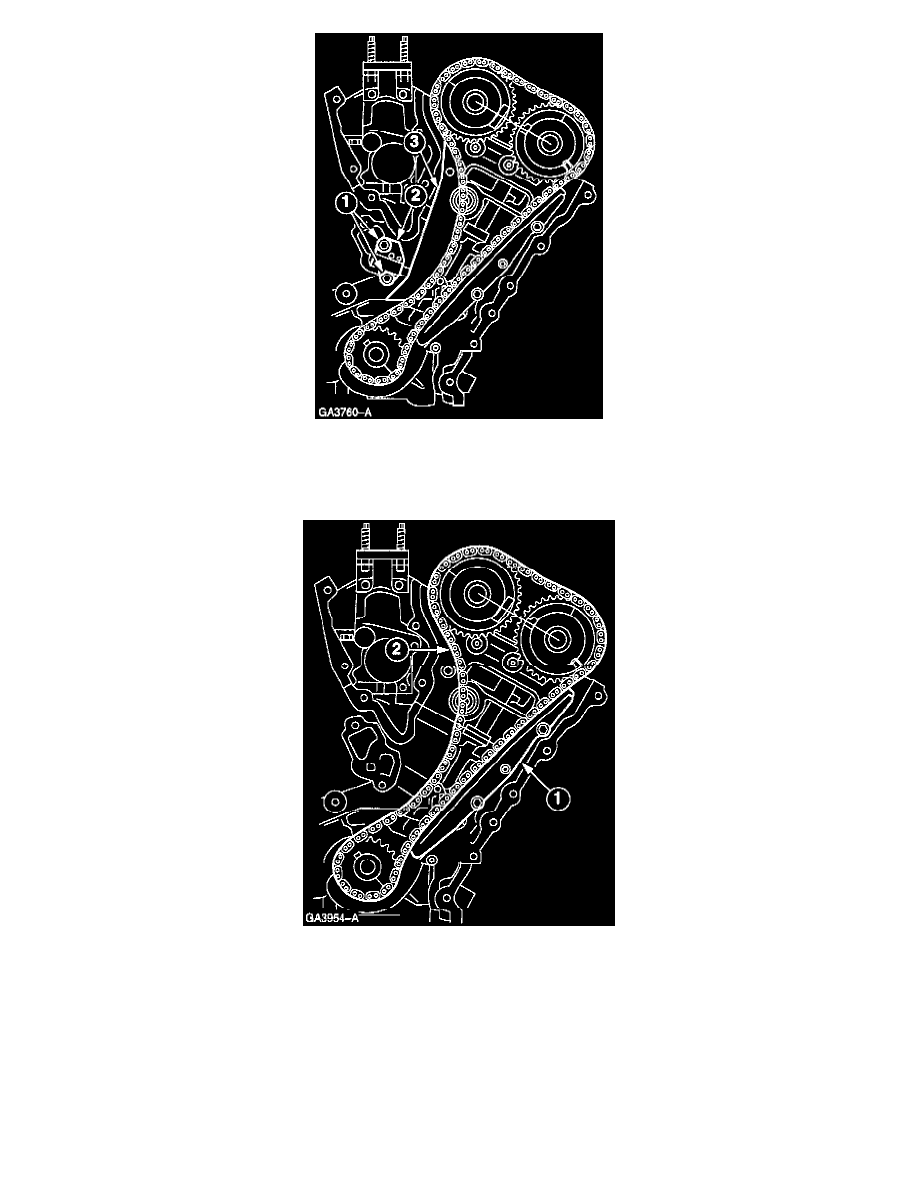

13. Remove the LH chain tensioner and tensioner arm.

1

Remove the chain tensioner bolts.

2

Remove the chain tensioner.

3

Remove the timing chain tensioner arm.

14. Remove the LH timing chain.

1

Remove the bolts and the fixed chain guide.

2

Remove the LH timing chain.

CAUTION:  The cylinder head and the camshaft bearing caps are numbered to make sure they are reassembled in their original position. When
removed, keep the bearing caps with the cylinder head they were removed from. Do not mix the caps.

NOTE:  Remove the camshaft bearing thrust caps Nos. 1 and 5 first. Do not loosen any of the other bolts until the thrust caps are removed.
