Transmission Mount: Service and Repair
TorqShift Automatic Transmission

Transmission Insulator and Retainer

Removal

1. With the vehicle in NEUTRAL, position it on a hoist. For additional information, refer to Maintenance/Service and Repair.

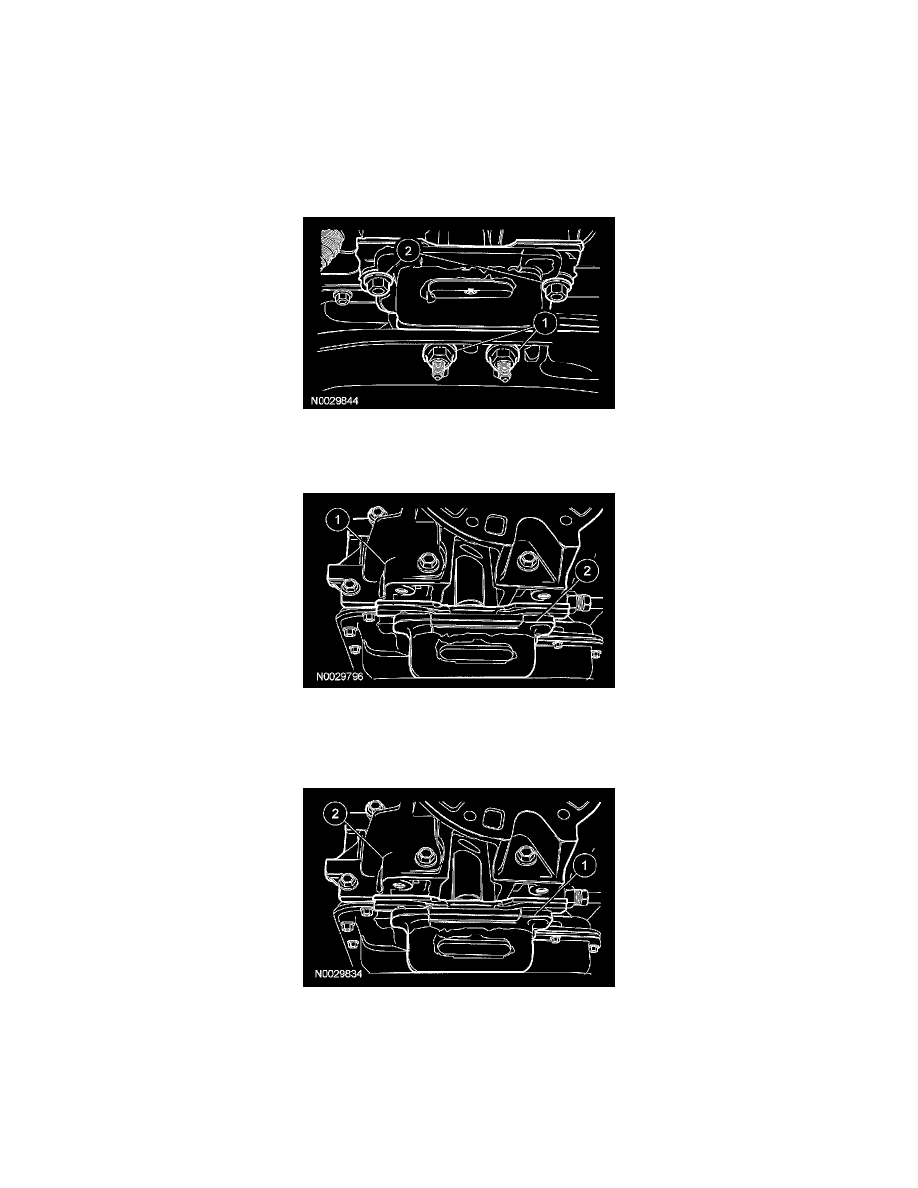

2. Remove the rear transmission support insulator.

1

Remove the rear transmission support insulator nuts.

2

Remove the rear transmission support insulator bolts.

3. Using a suitable high-lift transmission jack, remove the rear transmission support insulator.

1

Raise the transmission upward, off the transmission support insulator.

2

Remove the rear transmission support insulator.

Installation

1. Install the rear transmission support insulator.

1

Install the rear transmission support insulator.

2

Lower the transmission onto the transmission support insulator.

2. NOTE:  It may be necessary to raise the back of the transmission slightly in order to install the bolts.

Loosely install the transmission support insulator bolts.
