Ford Workshop Service and Repair Manuals

Brake Rotor/Disc: Service and Repair
Front

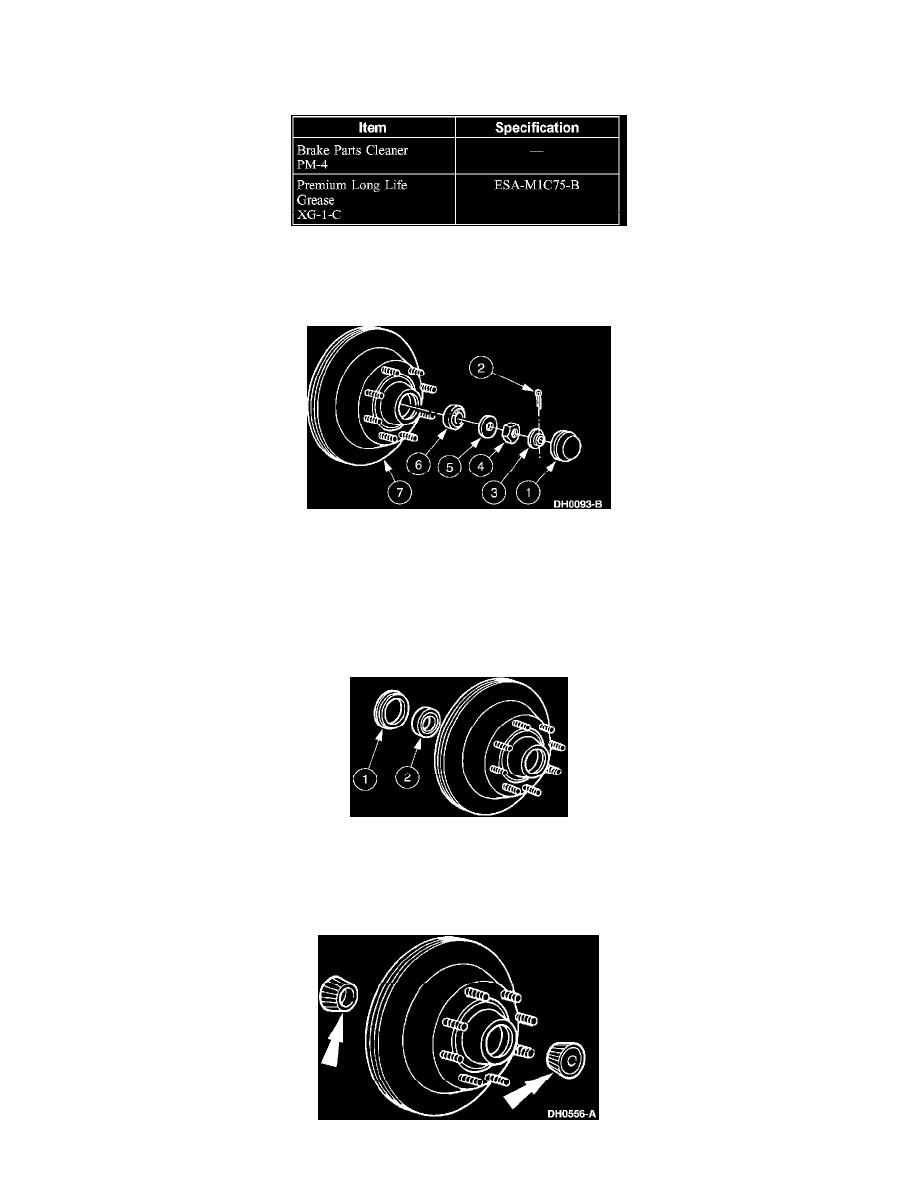

Brake Disc E-250, E-350, E-450

Material

Removal

1. Remove the front disc brake caliper anchor plate.

2. Remove the brake disc and hub as follows:

1

Remove the hub grease cap.

2

Remove the cotter pin.

3

Remove the nut retainer.

4

Remove the spindle nut.

5

Remove the front wheel outer bearing retainer washer.

6

Remove the outer front wheel bearing.

7

Remove the brake disc and hub.

3. If necessary, resurface the brake disc and hub. Ford recommends on-vehicle brake disc machining. Follow the lathe manufacturer's instructions.

1

Remove the wheel hub grease seal.

2

Remove the inner front wheel bearing.

Installation
