EGR Valve: Service and Repair

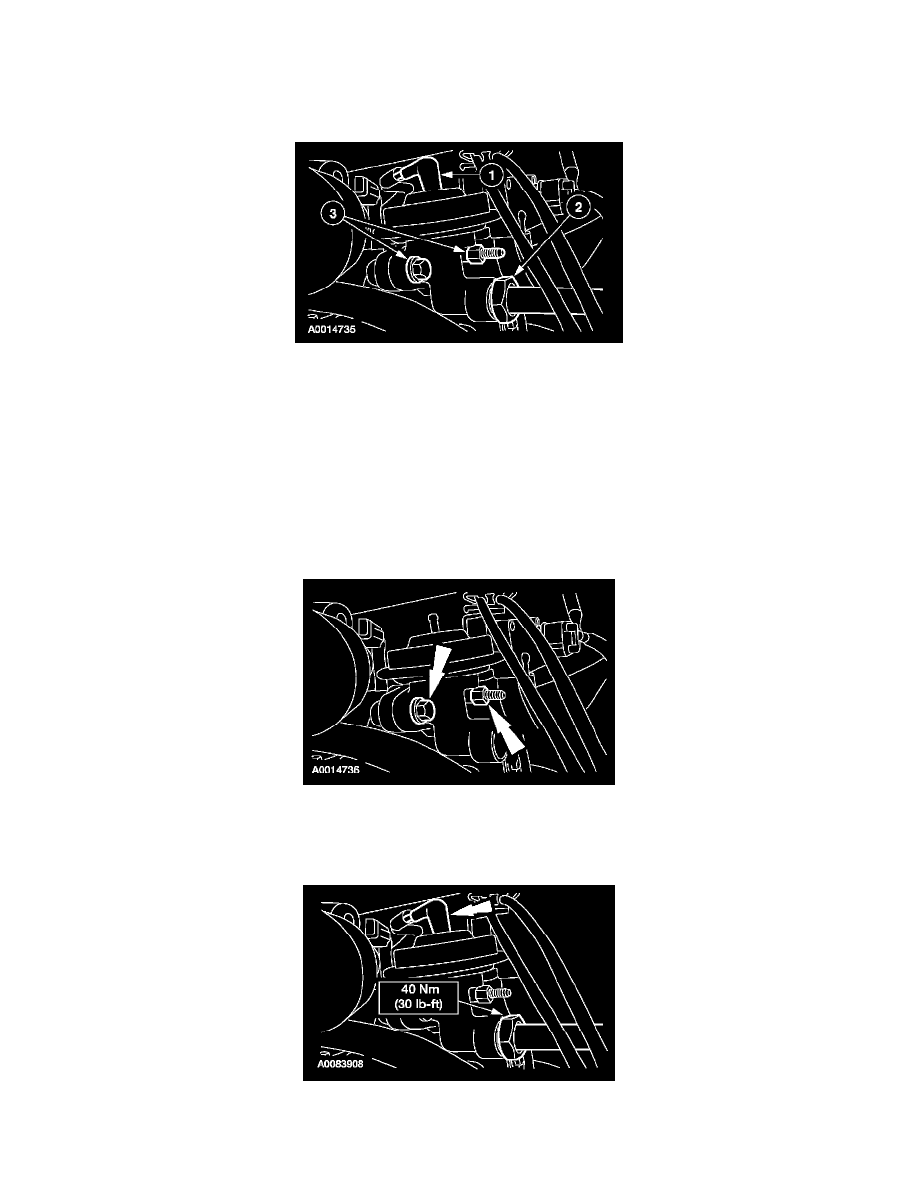

EXHAUST GAS RECIRCULATION (EGR) VALVE

REMOVAL

1. Remove the engine cover.

2. Remove the exhaust gas recirculation (EGR) valve.

1

Disconnect the vacuum line.

2

Disconnect the EGR valve tube fitting.

3

Remove the bolts.
-

Discard the gasket.

INSTALLATION

1. NOTE:  The EGR valve sealing surfaces are soft metals.

Carefully clean both sealing surfaces.
-

Install a new EGR gasket.

2. Install the EGR valve.

-

Tighten the bolts in two stages.
-

Stage 1: Tighten the bolts to 20 Nm (15 lb-ft).

-

Stage 2: Tighten the bolts an additional 90 degrees.

3. Connect the EGR valve.

-

Connect the EGR valve tube fitting.

-

Connect the vacuum line.
