Wiper Motor: Service and Repair

MOTOR - WINDSHIELD WIPER

REMOVAL

1. Remove the windshield wiper pivot arms.
2. Raise and support the hood.
3. Remove the cowl top vent panels.

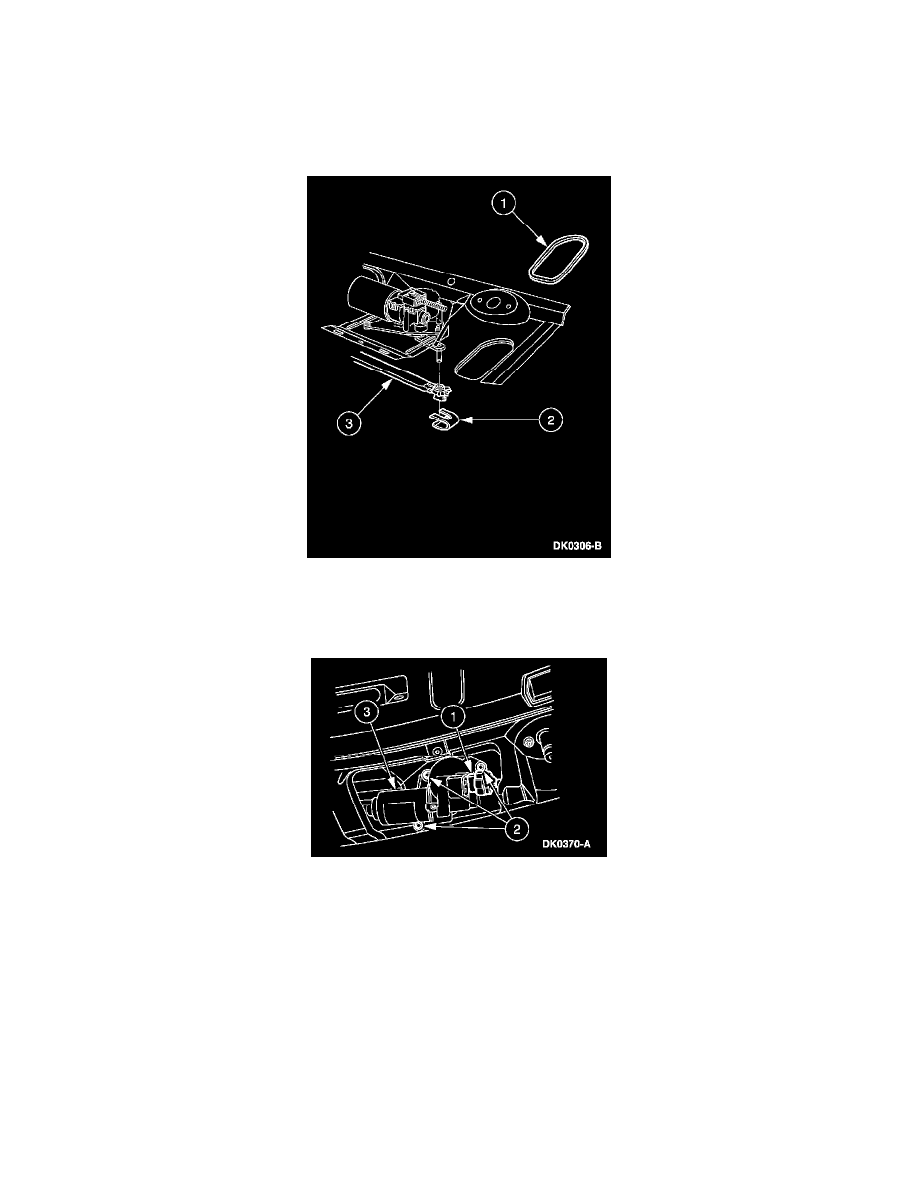

4. Disconnect the windshield wiper mounting arm and pivot shaft.

1

Remove the access cover from the dash panel.

2

Remove the retaining clip.

3

Disconnect the windshield wiper mounting arm and pivot shaft from the windshield wiper motor.

5. Remove the windshield wiper motor.

1

Disconnect the electrical connector.

2

Remove the bolts.

3

Remove the windshield wiper motor.

INSTALLATION
