Housing Assembly HVAC: Service and Repair
Evaporator Core Housing

EVAPORATOR CORE HOUSING

Removal and Installation

1. Remove the heater core housing.
2. Remove the evaporator core.

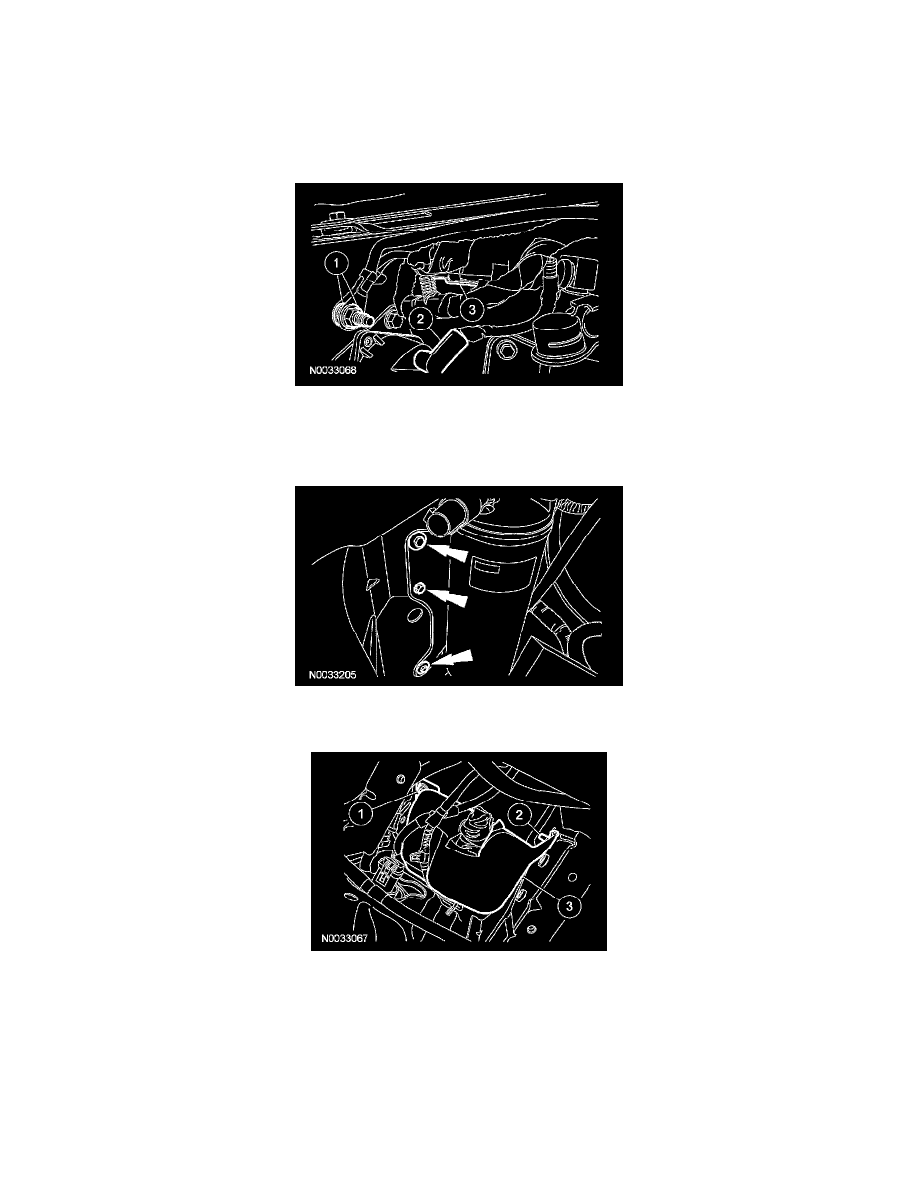

3. Detach the wire harness.

1

Remove the nut and stud.

2

Disconnect the electrical connector.

3

Disconnect the electrical connector and position the wire harness aside.

4. Remove the bolts and the suction accumulator.

-

To install, tighten to 14 Nm (10 lb-ft).

5. Remove the washer reservoir.

1

Remove the nut.

2

Remove the bolt.

3

Remove the washer reservoir.
-

Disconnect the washer hose and washer pump electrical connector.
