Ford Workshop Service and Repair Manuals

Heater Core: Service and Repair
Auxiliary Climate Control

REMOVAL

NOTE:  If a heater core leak is suspected, the heater core must be leak tested before it is removed from the vehicle.

1. If equipped, remove the third, fourth, and fifth bench seats as necessary, please refer to Body and Frame/Seats/Service and Repair/ See: Body and

Frame/Seats/Service and Repair/Procedures

2. If equipped, remove the trim panels, please refer to Body and Frame/Interior Trim/Trim Panel/Service and Repair/ See: Body and Frame/Interior

Moulding / Trim/Trim Panel/Service and Repair/Procedures
^

Remove the left center bolster trim panel, please refer to Body and Frame/Interior Trim/Trim Panel/Service and Repair/ See: Body and
Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Procedures

^

Remove the quarter trim rear upper panel, please refer to Body and Frame/Interior Trim/Trim Panel/Service and Repair/ See: Body and
Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Procedures

^

Remove the lower rear body side trim panel, please refer to Body and Frame/Interior Trim/Trim Panel/Service and Repair/ See: Body and
Frame/Interior Moulding / Trim/Trim Panel/Service and Repair/Procedures

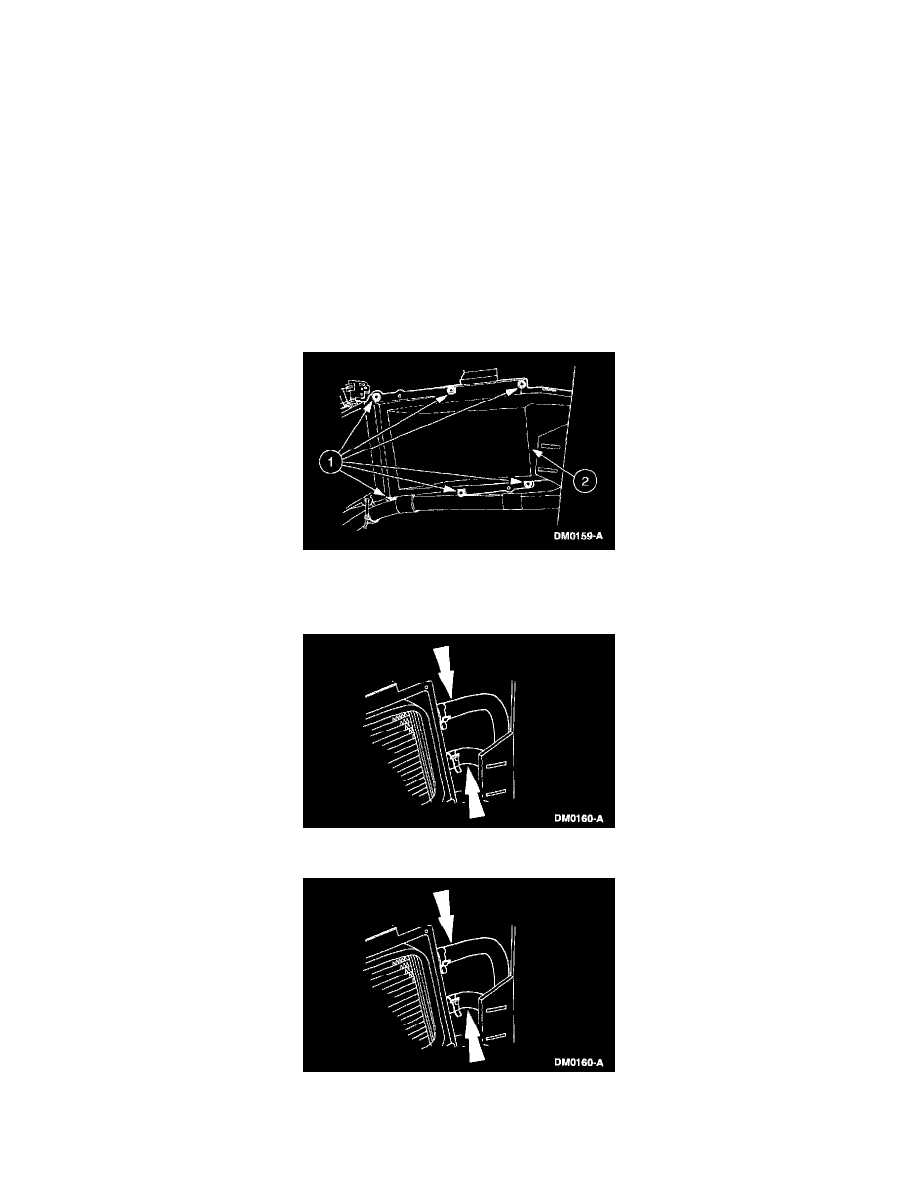

3. Remove the heater core cover.

1

Remove the screws.

2

Remove the heater core cover.

4. Clamp off the heater water hoses.

5. Disconnect the heater water hoses, please refer to Heating and Air Condition/Heater Hose/Service and Repair/ See: Heater Hose/Service and

Repair
