Air Bag: Description and Operation

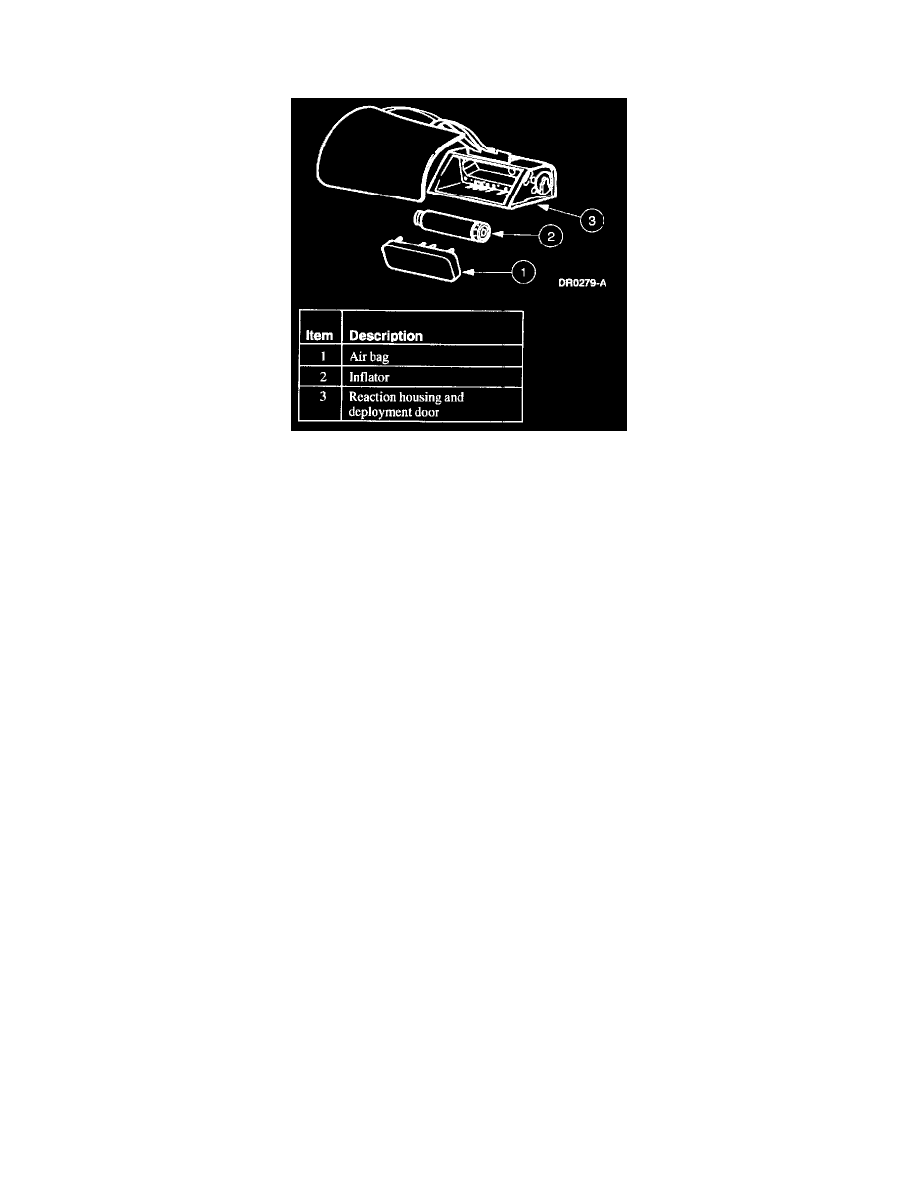

Passenger Air Bag Module

Passenger Air Bag Module

The passenger air bag module.

^

is replaced as an assembly.

^

is mounted in the RH side of the instrument panel.

Deployment Door
The deployment door.
^

is textured and painted to match the surface of the instrument panel.

^

is attached to the reaction housing with two nylon web straps and to the instrument panel with spring clips.

^

disengages from the instrument panel when the air bag inflates and moves out of the way during deployment.

^

is a component of the passenger air bag module and is not replaced separately.

Air Bag
The air bag:
^

is constructed of nylon.

^

is a component of the passenger air bag module and is not replaced separately.

Inflator
The inflator:
^

receives electrical energy when the air bag sensors close.

^

contains an igniter that converts the electrical signal to thermal energy (heat), causing the ignition of the inflator gas generant.

^

inflates the air bag with nitrogen after the chemical reaction takes place.

^

is a component of the passenger air bag module and is not replaced separately.

Reaction Housing
The reaction housing:
^

provides support for the inflator.

^

provides a reaction surface for the passenger air bag module.

^

is used to attach the deployment door with tethers.

^

contains mounting brackets that attach the passenger air bag module to the instrument panel.

^

is a component of the passenger air bag module and is not replaced separately.
