Tie Rod End: Service and Repair
Outer

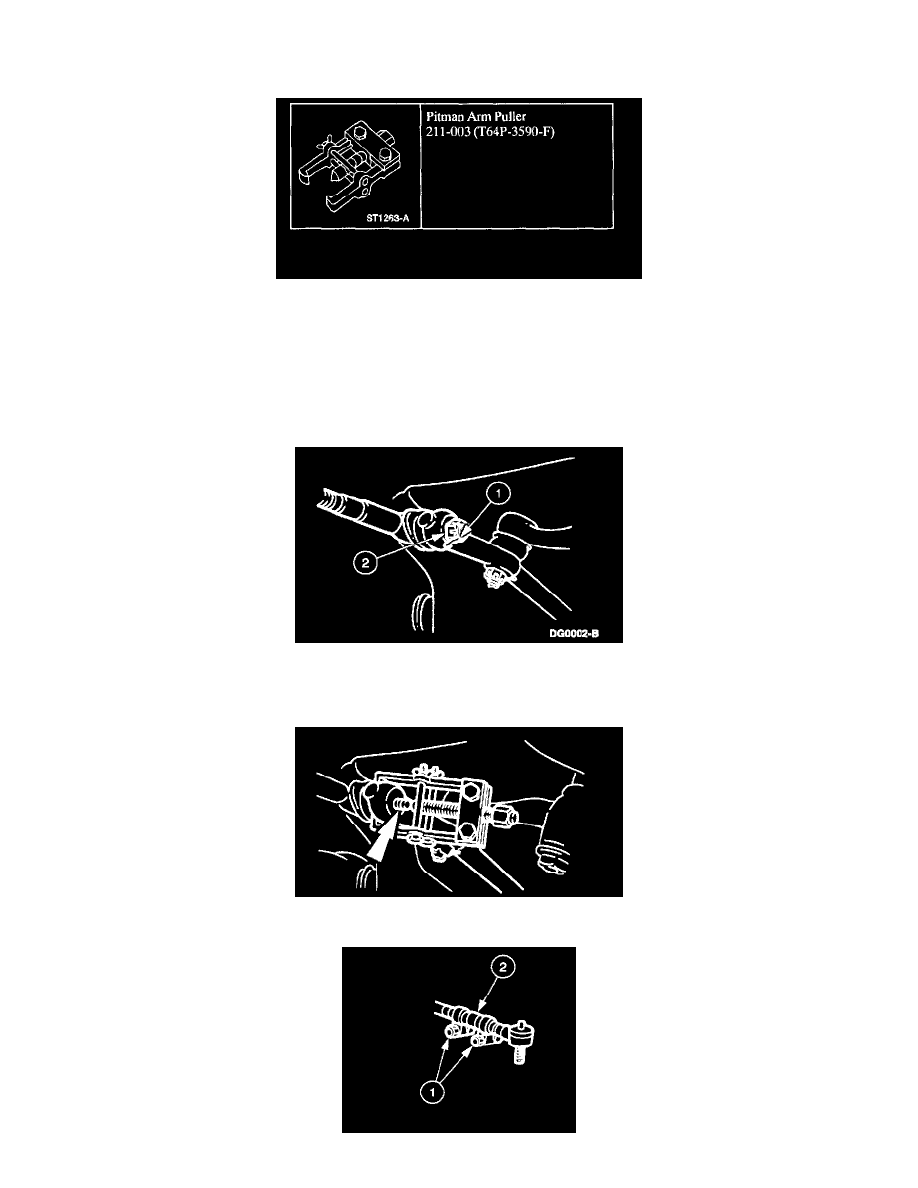

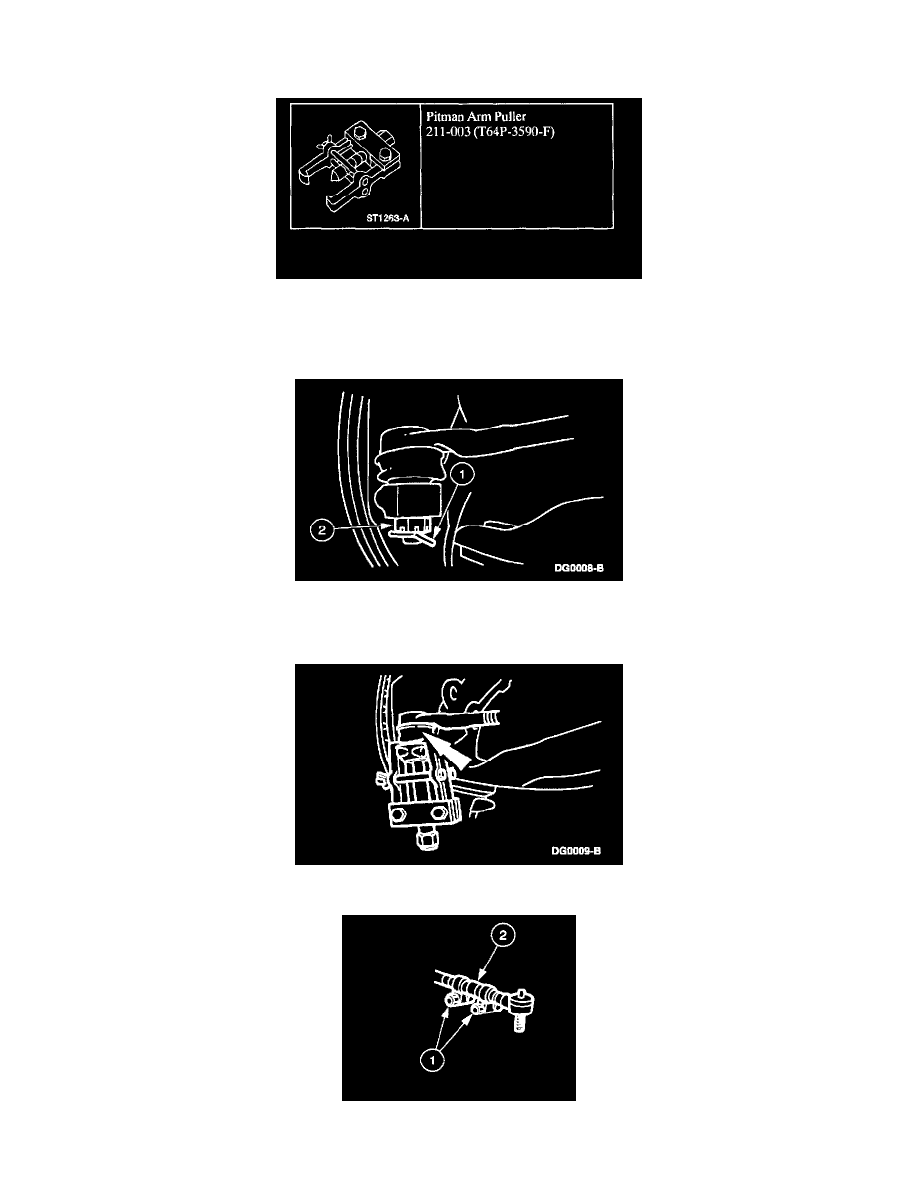

Special Tool(s)

Removal

1. Raise and support the vehicle.

2. Remove the tie rod end castellated nut.

1. Remove the cotter pin.
2. Remove the nut.

3. Using the Pitman Arm Puller, remove the tie rod end ball stud from the front wheel spindle.

4. Remove the tie rod end.
