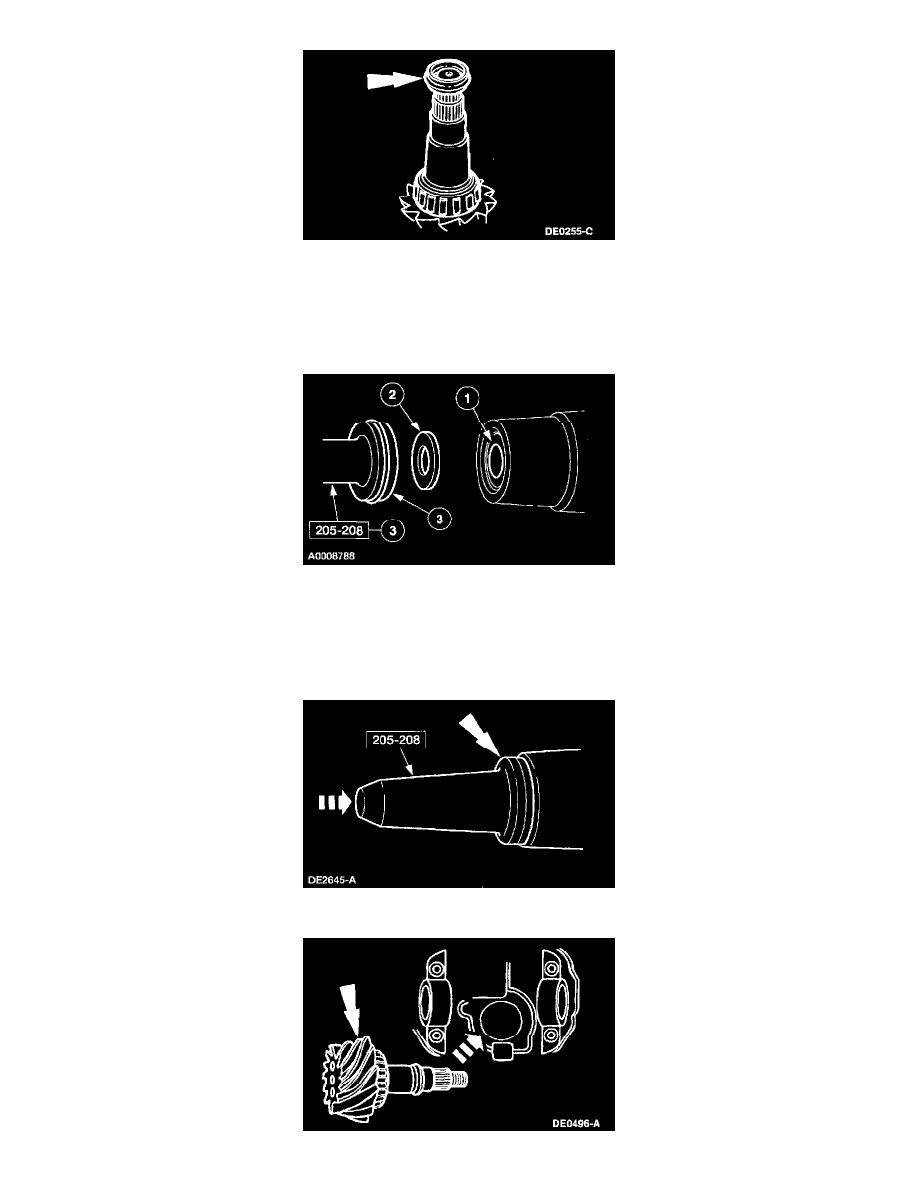

12. Place a new drive pinion collapsible spacer on the pinion shaft against the pinion stem shoulder.

13. CAUTION: Installation without the correct tool can result in early seal failure. If the rear axle drive pinion seal becomes cocked during

installation, remove it and install a new one.

Install a new rear axle drive pinion seal.

1

Install the front pinion bearing cone and roller.

2

Install the rear axle drive pinion shaft oil slinger in the rear axle housing.

3

Install the rear axle drive pinion seal on the special tool.

14. Note:  Coat the lips of the rear axle drive pinion seal with Premium Long-Life Grease XG-1-C or equivalent meeting Ford specification

ESA-M1C75-B.

Place the special tool in the rear axle drive pinion seal bore, and drive the rear axle drive pinion seal into place.
