Ford Workshop Service and Repair Manuals

Evaporator Case: Service and Repair
Removal and Installation

With Standard A/C

REMOVAL

1. Recover the refrigerant.
2. Remove the battery.

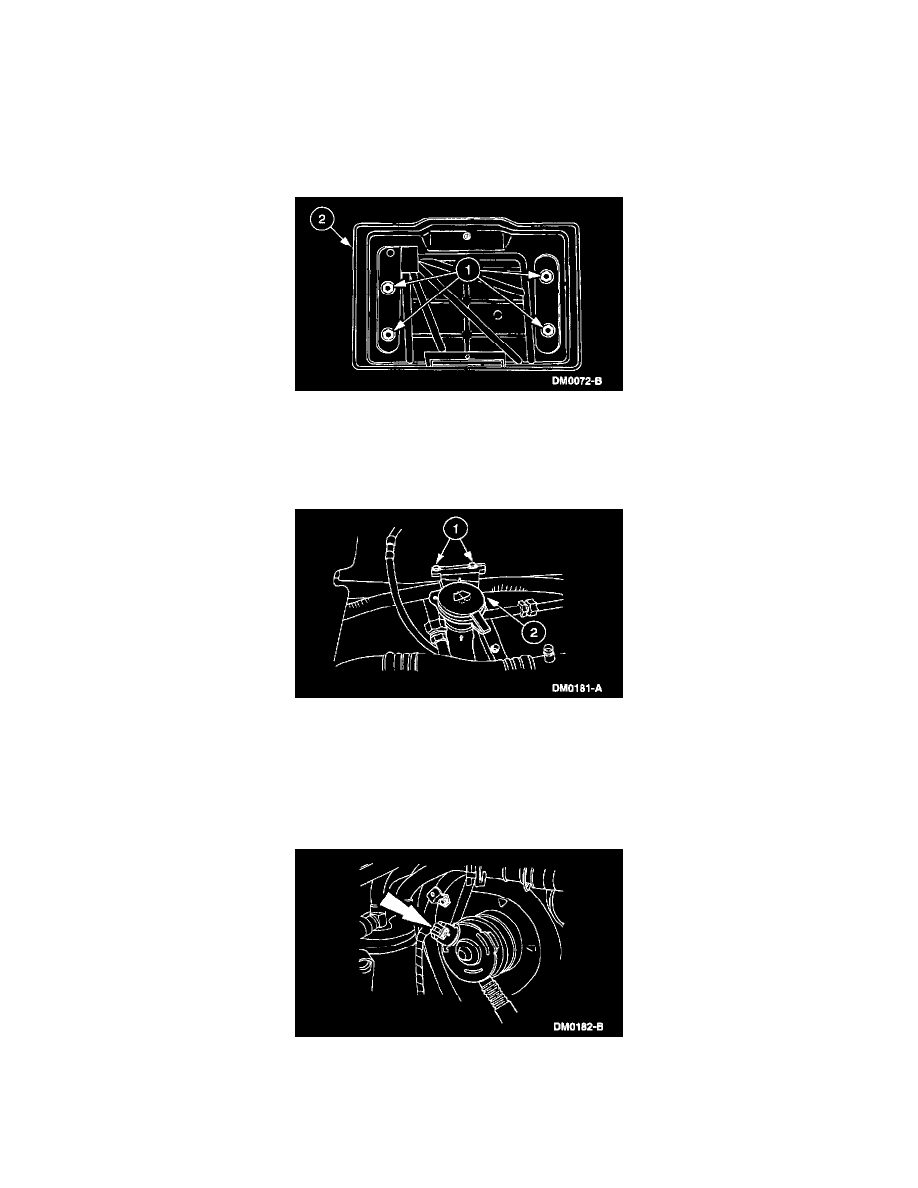

3. Remove the battery tray.

1. Remove the screws.
2. Remove the battery tray.

4. Drain the engine cooling system.
5. Remove the heater core housing.

6. Move the windshield washer reservoir cover.

1. Remove the screws.
2. Move the windshield washer reservoir cover.

7. Remove the windshield fluid reservoir.
8. Deflect the battery tray support brackets.
9. Remove the suction accumulator/drier.

10. Remove the condenser to evaporator tube.

11. Disconnect the blower motor electrical connector.
