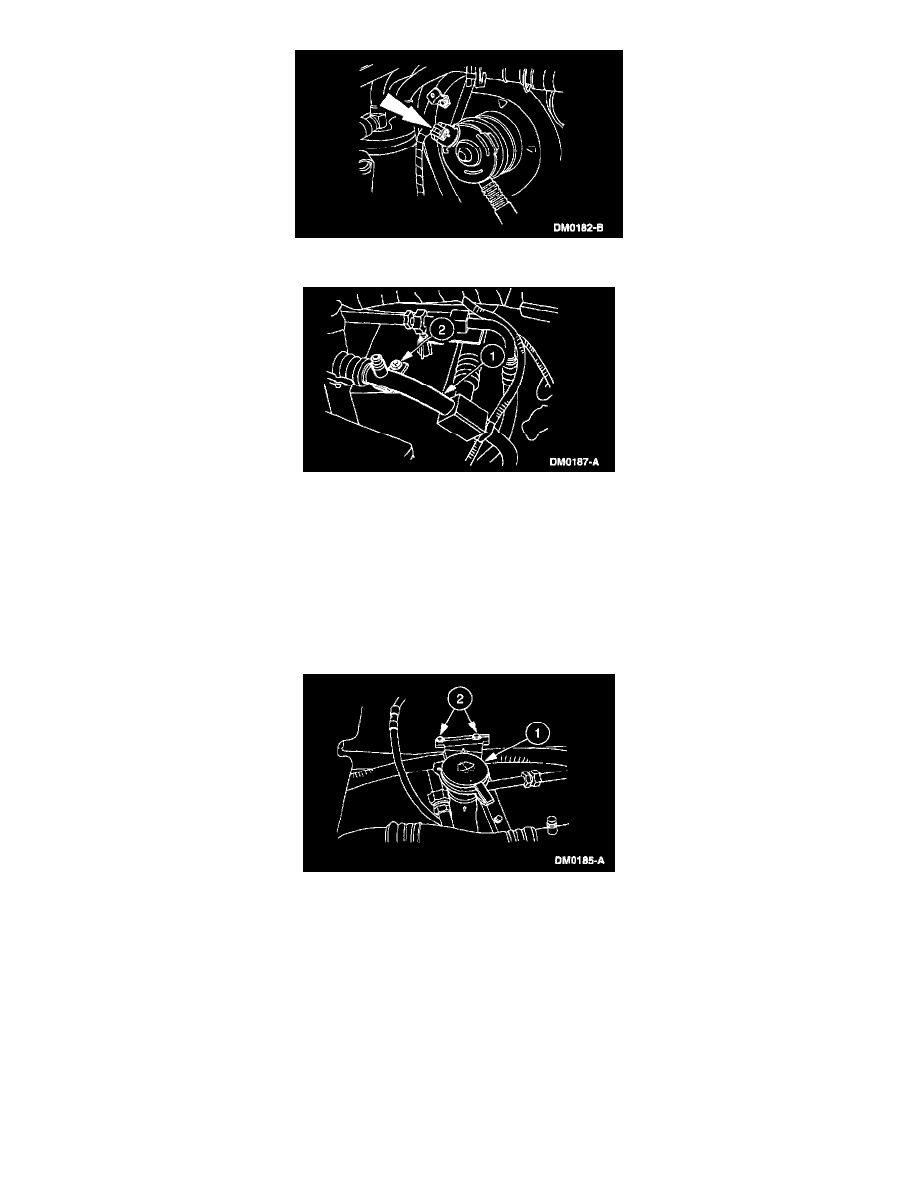

4. Connect the blower motor electrical connector.

5. Install the A/C refrigeration tube assembly.

1. Install the A/C refrigeration tube assembly.
2. Install the screw.

6. Connect the condenser to evaporator tube at the A/C condenser core and A/C evaporator core.

NOTE:  Use a wrench on each side of the fitting to prevent damage to the A/C fitting.

7. Install the suction accumulator/drier.
8. Realign the battery tray support brackets.
9. Install the windshield reservoir.

10. Install the windshield washer reservoir cover.

1. Install the windshield washer reservoir cover.
2. Install the screws.

11. Install the heater core housing.
12. Fill the engine coolant system.
