Ford Workshop Service and Repair Manuals

Heater Core: Service and Repair
Removal

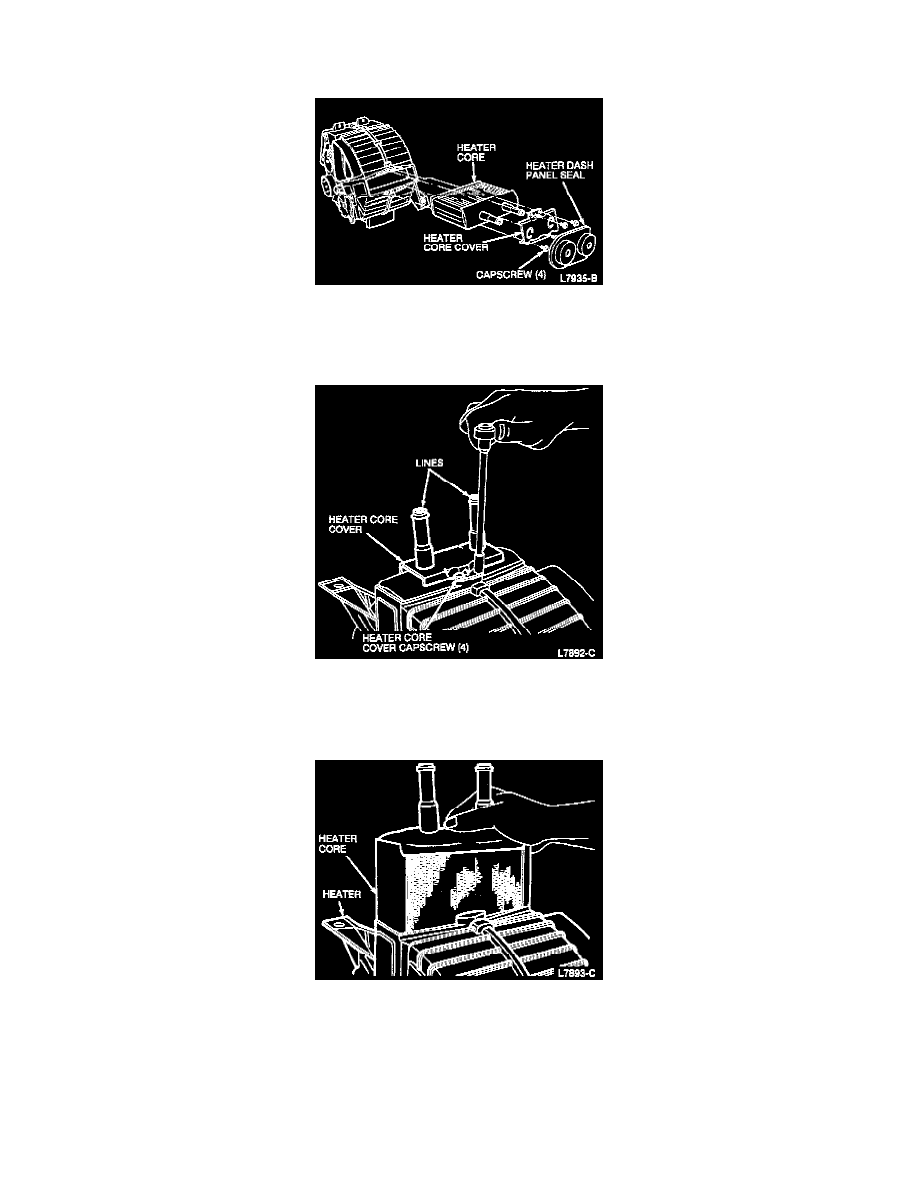

Heater Core

1. Remove the heater core case.
2. Remove the heater dash panel seal.

Heater Core

3. Remove the four heater core cover capscrews.
4. Remove the heater core cover.

Heater Core

5. Remove the heater core from the heater core case.
