Ring Gear: Service and Repair
Rear

Removal

1. Remove the differential case.
2. Remove the companion flange.

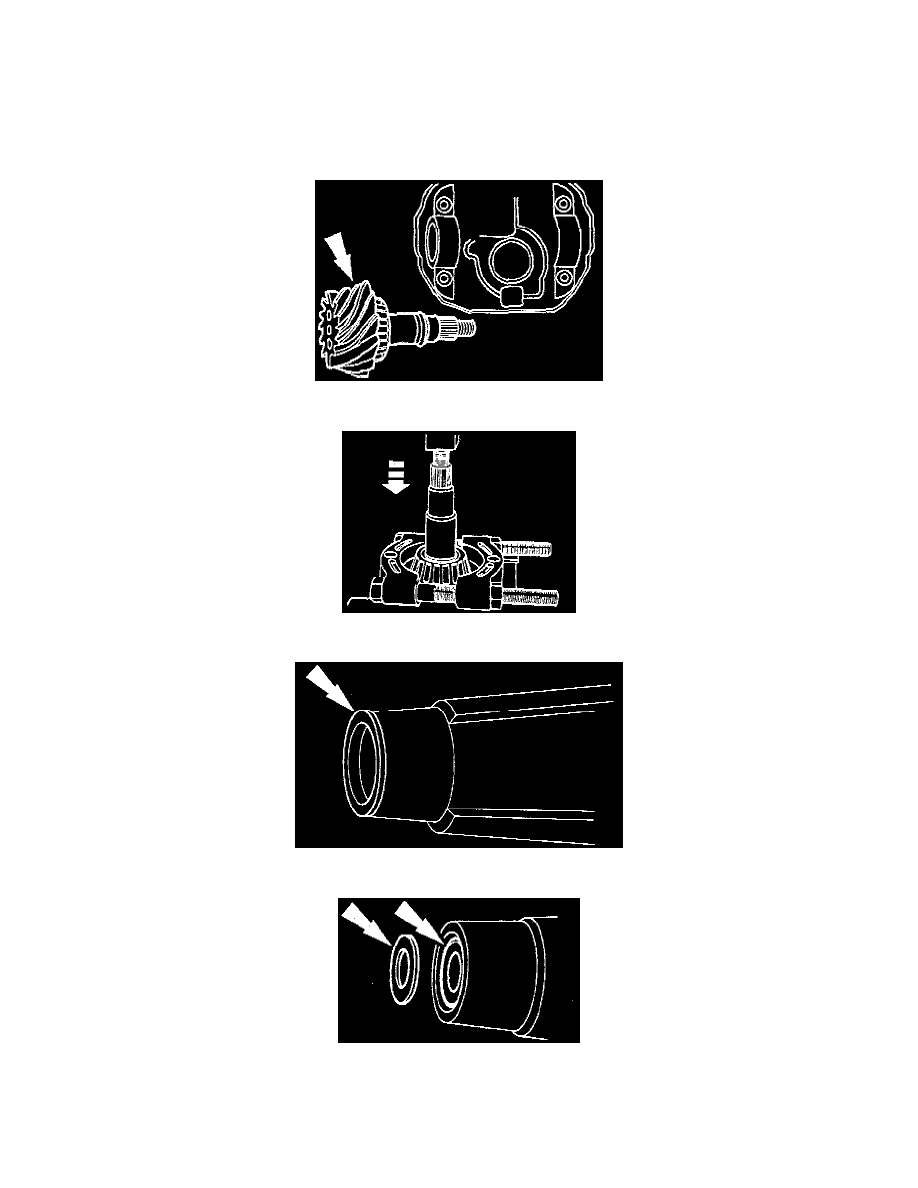

3. Remove the drive pinion.

4. Use a press and Pinion Bearing Cone Remover to remove the differential pinion bearing.

5. Pry up on the metal flange of the pinion seal and remove the pinion seal.

6. Remove the oil slinger and the outer differential pinion bearing.
