Alignment: Description and Operation

Wheel Alignment Angles

Camber

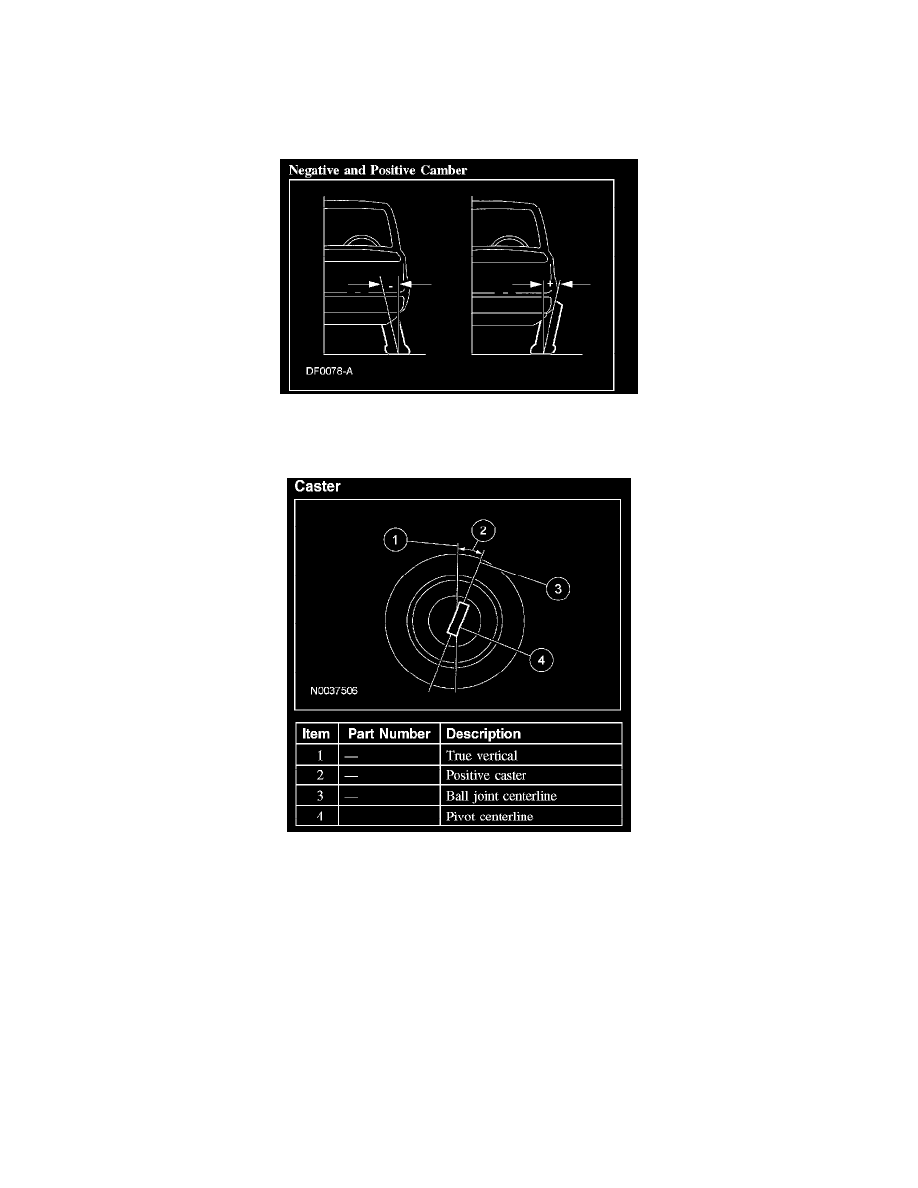

Negative and Positive Camber

Camber is the vertical tilt of the wheel when viewed from the front. Camber can be positive or negative and has a direct effect on tire wear.

Caster

Caster is the deviation from vertical of an imaginary line drawn through the ball joints when viewed from the side. The caster specifications in this
section will give the vehicle the best directional stability characteristics when loaded and driven.

The caster setting is not related to tire wear.

Toe

Positive Toe (Toe In)
