5.

Push seal in place and smear the excess sealant as shown in Figure 14, Step 3.

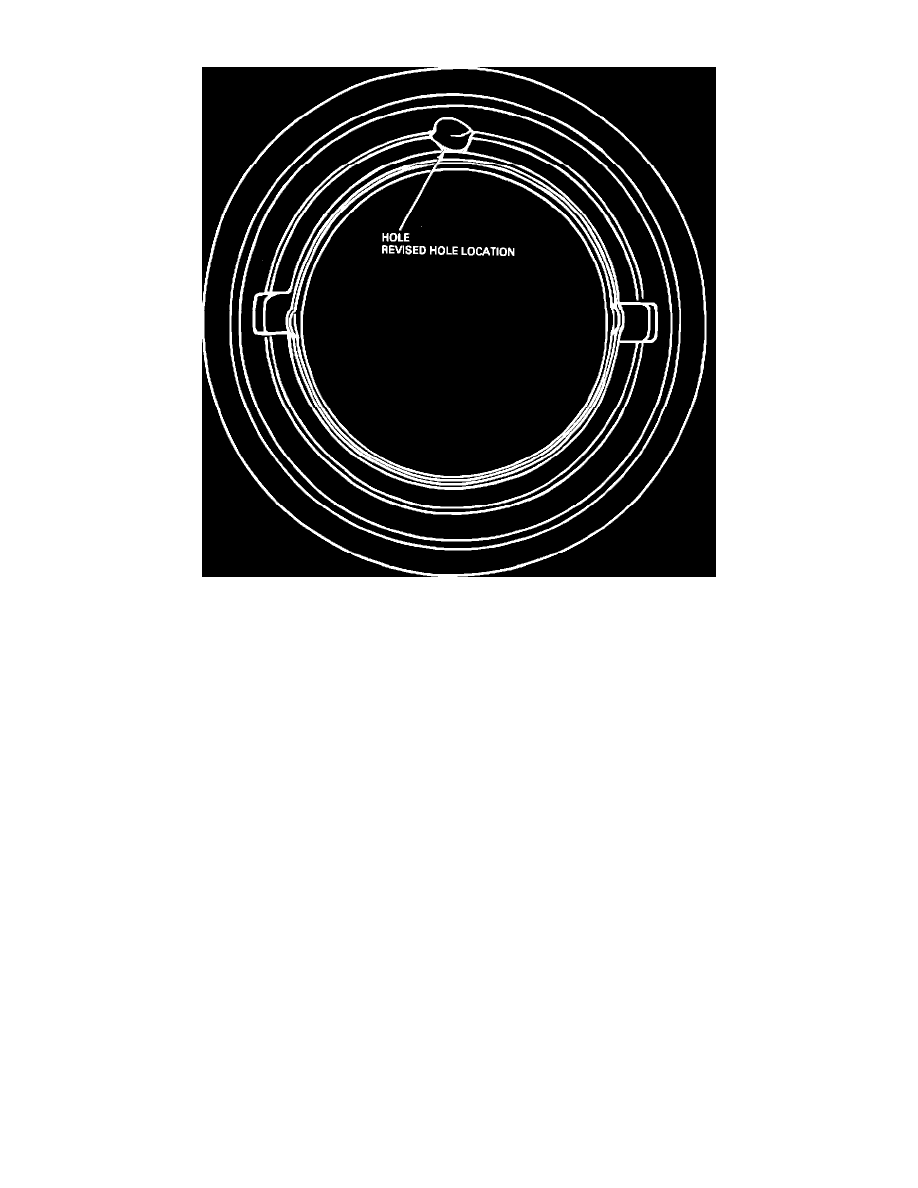

Figure 13 - Front Pump Seal/Revised Hole Location

Transmissions built after October 1, 1985 are equipped with a front pump that has a revised drainback hole located away from the seal edge mating
surface (Figure 13). Depot stock has been replaced with pumps having the revised location drainback hole.
PART NUMBER

PART NAME

CLASS

B7A-19521-A

Spot Remover

A

C2AZ-7A248-A

Pump Seal

A

E3AZ-19562-A

Silicone Sealant

A

OTHER APPLICABLE ARTICLES: None
WARRANTY STATUS: Reimbursable within the provisions of the Warranty and Policy Manual.
OPERATION: SP7248A85
TIME:

3.4 Hrs. - Mustang/Capri, LTD/Marquis, Thunderbird/Cougar, Mark VII/Continental

2.8 Hrs. - Ford, Mercury, Lincoln 3.0 Hrs. - 4x2 F Series 4.9L/5.0L 2.7 Hrs. - 4x2 Econoline 4.9L/5.0L 4.3 Hrs. - 4x4 F Series and Bronco 5.0L
OPERATION: SP7248B85 - Supplement extra time if equipped with skid plate under the transfer case
TIME:

0.2 Hr. DLR. CODING: Basic Part No. 7A248 - Code: 77
