Ford Workshop Service and Repair Manuals

Brake Rotor/Disc: Service and Repair
Brake Rotor/Disc

Front

Removal

1. Remove the front disc brake caliper anchor plate.
2. On 4x4 vehicles, remove the brake disc.

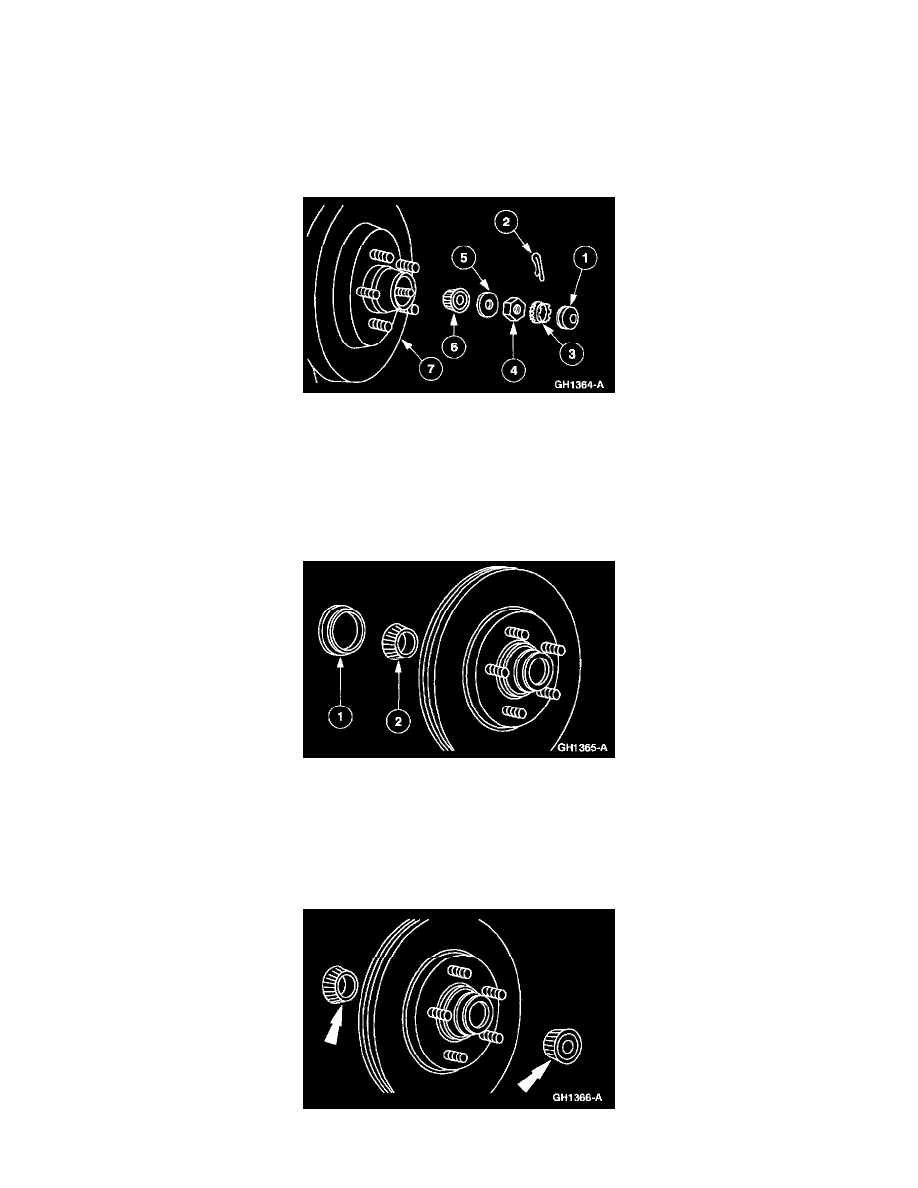

3. On 4x2 vehicles, remove the brake disc and hub as follows:

1

Remove the hub grease cap.

2

Remove the cotter pin.

3

Remove the nut retainer.

4

Remove the spindle nut.

5

Remove the front wheel outer bearing retainer washer.

6

Remove the outer front wheel bearing.

7

Remove the brake disc and hub.

4. If necessary on 4x2 vehicles, remove the front wheel bearing.

1

Remove the wheel hub grease seal.

2

Remove the front wheel bearing.

Installation

1. On 4x4 vehicles, position the brake disc to the wheel hub.

-

Use Metal Brake Parts Cleaner F3AZ-19579-SA or equivalent to clean the brake disc and hub.

2. On 4x2 vehicles, thoroughly clean and inspect the front wheel bearings and the brake disc and hub.
